Bộ Thu Phát RF315 Mhz PT2262/2272 RF 4 Kênh M4 (Không Chốt)




75.000 VNĐ




RF315-M4

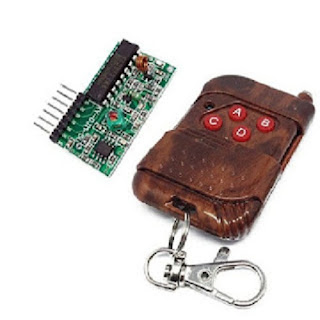

Bộ sản phẩm gồm 2 phần: Tay phát RF315Mhz PT2262 4 kênh vỏ nhựa, và module thu RF315Mh PT2272 T4
1: Tay phát RF315 PT2262 4 kênh vỏ gỗ
 - Tần số hoạt động 315MHz
 - Chip mã hóa SC2262, PT2262
 - Trở dao động 4.7M
 - Khoảng cách phát: 30-50m (không vật cản)
2: Bộ thu RF433 PT2272 M4
 - Điện áp hoạt động 5V
 - I <4.5mA
 - Giải mã PT2272-M4
 - Trở dao động: 820K
 - Tần số thu: 433 Mhz
 - Anten dài: 23CM
 - Chân nguồn: Vcc(+5V) ; GND
 - Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)
 - Tín hiệu ra: VT,D3,D2,D1,D0,+5V,GND
Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1.
Lưu ý:
 - Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, ... không nên sử dụng nguồn xung (Nguồn tổ ong) gây nhiễu cho thiết bị
- Ý nghĩa của module T4, M4 , L4
   + T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại.
       VD: Dữ liệu lần đầu đưa D0 lên 1 và được giữ ở trạng thái 1. Trở về 0 khi dữ liệu được đưa vào lần hai.
   + M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban đầu khi không còn tín hiệu.
   + L4 ( PT2274-L4) ( Latch): Cũng giống như T4, chỉ khác khi trở về 0
3: Hướng dẫn mã hóa tay phát và bộ thu

 - Ta cần quan tâm đến mã hóa 8 bit và giá trị của trở dao động
a. Mã hóa 8 bit
Tháo tay phát ra ta có module PT2262:


Đây là module PT2272


8 chân của các bit mã hóa năm ở giữa 2 đường dây High(H) và Low(L). Các bạn hàn các chân mã hóa về phía 2 đường dây H hoặc L tùy theo mã số bạn muốn nhưng phải đảm bảo 2 module có mã giống nhau.
Ngoài ra ta quan tâm đến trở dao động ở các chân 15, 16 của PT2262/PT2272. Bảng giá trị tương ứng như sau:
