Cài đặt driver cho Arduino Nano



Arduino Nano được kết nối với máy tính qua cổng Mini - B USB và sử dụng chip CH340 để chuyển đổi USB sang UART thay vì dùng chip ATmega16U2 để giả lập cổng COM như trên Arduino Uno hay Arduino Mega, nhờ vậy giá thành sản phẩm được giảm mà vẫn giữ nguyên được tính năng, giúp Arduino giao tiếp được với máy tính, từ đó thực hiện việc lập trình.

Bạn có thể download driver cho CH340 link sau và cài đặt theo hướng dẫn sau:

( Link Google)
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Bước 1: Giải nén thư mục vừa tải về ⇒ mở thư mục CH341SER ⇒khởi động file SETUP.EXE



Bước 2: Nhấn chọn INSTALL


Bước 3: Hoàn tất cài đặt



Thông số kỹ thuật
IC chính ATmega328P
IC nạp và giao tiếp UART CH340
Điện áp hoạt động 5V - DC
Điện áp đầu vào khuyên dùng 7-12V - DC
Điện áp đầu vào giới hạn 6-20V - DC
Số chân Digital I/O 14 (trong đó có 6 chân PWM)
Số chân Analog 8 (độ phân giải 10bit, nhiều hơn Arduino Uno 2 chân)
Dòng tối đa trên mỗi chân I/O 40mA
Bộ nhớ flash 32KB với 2KB dùng bởi bootloader
SRAM 2KB
EEPROM 1KB
Xung nhịp 16MHz
Kích thước 0.73" x 1.70"
Chiều dài 45mm
Chiều rộng 18mm
Khối lượng 5g
Minh họa sử dụng Arduino Nano

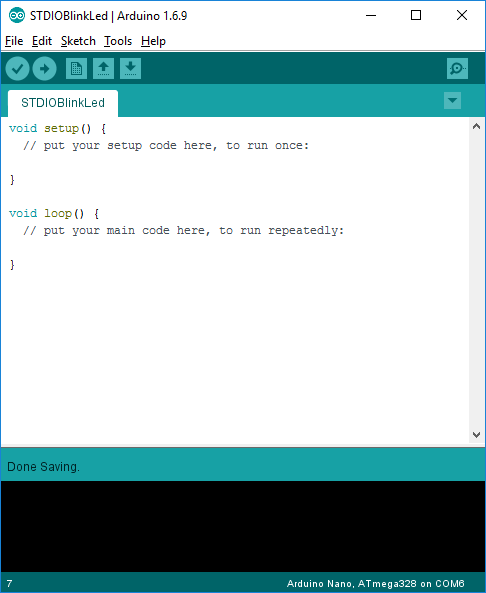

Bước 1: Khởi động Arduino IDE


Bước 2: Chọn Board Arduino và chọn Port
- Chọn board Arduino Nano



- Chọn port:



Bước 3: Viết code
Do diện tích board nhỏ nên Arduino Nano không thể ghi rõ các chân Analog và Digital như trên Arduino Uno mà giúp ta phân biệt các chân này bằng cách thêm chữ A phía trước số thứ tự của chân Analog và chữ D trước số thứ tự của chân Digital.

Khi viết code, để giúp trình biên dịch phân biệt chân Analog và chân Digital, nếu cần sử dụng chân Analog các bạn thêm chữ A trước số thứ tự chân, còn đối với chân Digital chỉ cần ghi số thứ tự chân là được.

Dưới đây là code demo chớp tắt LED đơn giản, sử dụng LED tích hợp sẵn trên Arduino Nano được nối với chân D13.


void setup() {
pinMode(13, OUTPUT); // initialize digital pin 13 as an output
}

void loop() {
digitalWrite(13, HIGH); // turn the LED on
delay(1000); // wait for a second
digitalWrite(13, LOW); // turn the LED off
delay(1000); // wait for a second
}




Theo Sendo Shop
