Mạch Thu Phát Wifi ESP8266 Uart ESP-01

Thương hiệu: Chưa cập nhật Mã sản phẩm: Chưa cập nhật

Đứng thứ 10 trong Top 10 sản phẩm bán chạy nhất tháng này.

Trả góp

Gọi 0355.84.1688 để tư vấn mua hàng

Pin sạc dự phòng Polymer 10.000mAh Type C PD 25W Samsung EB-P3300 Xám

Thanh toán Smartpay Giảm ngay 20% tối đa 500.000đ khi thanh toán qua Smartpay tại quầy

Thanh toán ví Moca trên ứng dụng Grab Nhập MOCA400 Giảm/Hoàn tiền 10% tối đa 400.000đ khi thanh toán Online bằng ví Moca

Đánh giá chi tiết Mạch Thu Phát Wifi ESP8266 Uart ESP-01

69.000 VNĐ

MSP: ESP8266-V1

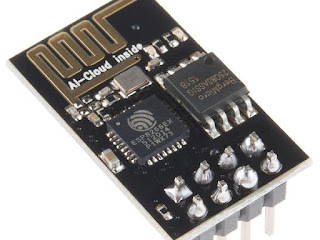

Mạch thu phát Wifi ESP8266 Uart ESP-01 sử dụng IC Wifi SoC ESP8266 của hãng Espressif, được sử dụng để kết nối với vi điều khiển thực hiện chức năng truyền nhận dữ liệu qua Wifi, mạch có thiết kế nhỏ gọn, sử dụng giao tiếp UART với bộ thư viện và code mẫu rất nhiều từ cộng đồng (search google esp-01), ESP-01 được sử dụng trong các ứng dụng IoT và điều khiển thiết bị qua Wifi,...

Tính năng chính:

Điện áp sử dụng: 3.3VDC
Điện áp giao tiếp: 3.3VDC
Dòng tiêu thụ: Max 320mA (nên sử dụng module cấp nguồn riêng cho mạch).
Hỗ trợ chuẩn 802.11 b/g/n.
Wi-Fi 2.4 GHz, hỗ trợ các chuẩn bảo mật như: OPEN, WEP, WPA_PSK, WPA2_PSK, WPA_WPA2_PSK.
Hỗ trợ cả 2 giao tiếp TCP và UDP.
Chuẩn giao tiếp UART với Firmware hỗ trợ bộ tập lệnh AT Command, tốc độ Baudrate mặc định 9600 hoặc 115200.
Có 3 chế độ hoạt động: Client, Access Point, Both Client and Access Point.
Kích thước: 24.8 x 14.3mm

Tài liệu tham khảo :

Phần mềm nạp firmware và firmware AT
Tập lệnh AT Esp8266
Tập lệnh AT ESP8266 V1 và code mẫu Arduino
Tập lệnh Tăt mở led Adrunio

Sơ đồ chân :

Chức năng các chân:

VCC: 3.3V , dòng có thể lên 300mA vì thế cần mạch nguồn riêng ams1117 5V->3.3V
GND: 0V
Tx: Chân Tx của giao thức UART, kết nối đến chân Rx của vi điều khiển.
Rx: Chân Rx của giao thức UART, kết nối đến chân Tx của vi điều khiển.
RST: chân reset, kéo xuống mass để reset.
CH_PD: chân này nếu được kéo lên mức cao module sẽ bắt đầu thu phát wifi, kéo xuống mức thấp module dừng phát wifi. Vì ESP8266 khởi động hút dòng lớn nên chúng ta giữ chân này ở mức 0V khi khởi động hệ thống của mình , sau 2 s hãy kéo chân CH_PD lên 3.3V, để đảm bảo module hoạt động ổn định.
GPIO0: kéo xuống thấp cho chế độ upgrade firmware.
GPIO2: không sử dụng.

Lưu ý : KHÔNG cấp nguồn cho esp8266 v1 bằng nguồn 3.3v của mạch pl2302,cp2102,arduino uno, nano, mega.. có thể gây cháy mạch mà nên dùng các mạch nguồn ngoài hoặc module nguồn xung như hình:
