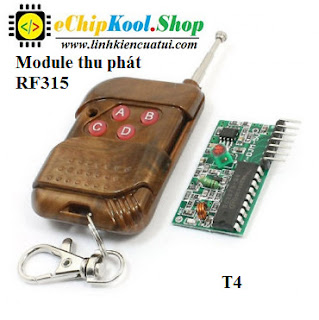

Combo thu phát RF315 - T4



75.000 VNĐ



MSP: COMBO-THU-PHAT-RF315-T4


- Điện áp sử dụng: 5V
- I <4.5mA
- Giải mã PT2272-M4
- Trở dao động: 820K
- Tần số thu: 315 Mhz
- Anten dài: 23CM
- Chân nguồn: Vcc(+5V) ; GND
- Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái
chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)
- Tín hiệu ra: D0, D1, D2, D3
Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1

- Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, ... không
nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị
- Ý nghĩa của module T4, M4 , L4
 + T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại.
VD: Dữ liệu lần đầu đưa D0 lên 1 và được giữ ở trạng thái 1. Trở về 0 khi dữ liệu
được đưa vào lần hai.
 + M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban
đầu khi không còn tín hiệu.

 + L4 ( PT2274-L4) ( Latch): Cũng giống như T4, chỉ khác khi trở về 0
