Phụ Kiện SMTIC DS1307 - Thời gian thực
https://www.linhkiencuatui.com/2017/04/ic-ds1307-thoi-gian-thuc.html
Đứng thứ 10 trong Top 10 sản phẩm bán chạy nhất tháng này.

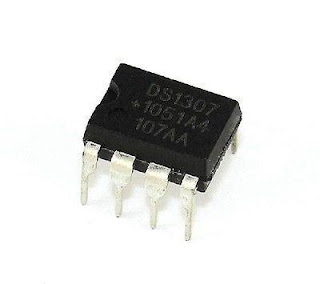

IC DS1307 là một IC đồng hồ thời gian thực (RTC - Real-Time Clock) được sản xuất bởi Maxim Integrated (trước đây là Dallas Semiconductor). Nó cung cấp một giải pháp đơn giản và tiết kiệm chi phí để theo dõi thời gian thực trong các hệ thống điện tử. IC này có khả năng lưu trữ thời gian và ngày tháng, và tiếp tục hoạt động ngay cả khi mất nguồn nhờ vào pin dự phòng.
Thông số kỹ thuật của IC DS1307:
- Điện áp hoạt động: 4.5V đến 5.5V, thường sử dụng 5V.
- Giao tiếp: I2C (Inter-Integrated Circuit), giúp giao tiếp dễ dàng với vi điều khiển hoặc các hệ thống khác.
- Pin dự phòng: Có thể sử dụng một pin 3V (thường là pin đồng hồ CR2032) để duy trì thời gian khi mất nguồn.
- Độ chính xác: IC DS1307 có độ chính xác cao và có thể duy trì thời gian trong khoảng ±2 phút mỗi tháng ở nhiệt độ phòng.
- Khả năng lưu trữ: Lưu trữ thông tin ngày tháng, giờ, phút, giây, và có thể được cấu hình để hiển thị thời gian trong định dạng 12 giờ hoặc 24 giờ.
- Gói: DS1307 có sẵn trong nhiều dạng gói, phổ biến nhất là DIP-8 và SMD-8.
Pinout của IC DS1307 (DIP-8):
| Pin | Chức năng |
|---|---|
| 1 | GND - Chân nối đất |
| 2 | VCC - Cung cấp nguồn dương (5V) |
| 3 | SCL - Chân đồng hồ I2C (Clock Line) |
| 4 | SDA - Chân dữ liệu I2C (Data Line) |
| 5 | SQW/OUT - Chân đầu ra sóng vuông hoặc tín hiệu báo động (có thể được cấu hình để phát sóng vuông hoặc tín hiệu báo thức) |
| 6 | NC - Không kết nối |
| 7 | VBAT - Chân kết nối với pin đồng hồ (bình 3V để duy trì thời gian khi mất nguồn) |
| 8 | NC - Không kết nối |
Chức năng các chân:
- Pin 1 (GND): Chân nối đất.
- Pin 2 (VCC): Cung cấp điện áp dương (thường là 5V).
- Pin 3 (SCL): Chân đồng hồ I2C (Clock Line), dùng để truyền xung đồng hồ trong giao tiếp I2C.
- Pin 4 (SDA): Chân dữ liệu I2C (Data Line), dùng để truyền và nhận dữ liệu trong giao tiếp I2C.
- Pin 5 (SQW/OUT): Chân đầu ra tín hiệu sóng vuông hoặc tín hiệu báo động. DS1307 có thể được cấu hình để phát ra một tín hiệu sóng vuông ở tần số 1Hz, 4.096kHz, 8.192kHz, hoặc 32.768kHz, hoặc có thể dùng để phát tín hiệu báo thức.
- Pin 6 và 8 (NC): Không kết nối, dùng để làm gói IC nhỏ gọn.
- Pin 7 (VBAT): Kết nối với pin đồng hồ (thường là pin CR2032 3V) để duy trì đồng hồ khi không có nguồn điện.
Nguyên lý hoạt động:
DS1307 sử dụng giao tiếp I2C để trao đổi dữ liệu với vi điều khiển hoặc hệ thống xử lý, giúp dễ dàng tích hợp vào các mạch điện tử. Các thông tin thời gian được lưu trữ trong các thanh ghi của IC. DS1307 có khả năng lưu trữ thời gian thực theo các đơn vị sau:
- Giờ (0-23 hoặc 1-12, tùy theo định dạng 24 giờ hoặc 12 giờ)
- Phút (0-59)
- Giây (0-59)
- Ngày trong tháng (1-31)
- Tháng (1-12)
- Năm (2 bit cuối của năm)
Khi cấp nguồn, DS1307 sẽ bắt đầu đếm thời gian và cung cấp thông tin theo yêu cầu của người dùng qua giao tiếp I2C.
Chế độ hoạt động: Khi IC được cấp nguồn, nó sẽ bắt đầu đếm thời gian từ giây đầu tiên. Dữ liệu sẽ được lưu trong các thanh ghi của IC và có thể truy xuất bất kỳ lúc nào qua giao tiếp I2C.
Pin VBAT: Pin này kết nối với một pin dự phòng (thường là pin CR2032). Khi nguồn chính bị mất, pin dự phòng sẽ cung cấp năng lượng cho DS1307 để duy trì thời gian. Điều này giúp đồng hồ tiếp tục hoạt động trong khi mạch chính bị tắt hoặc mất nguồn.
Cấu hình thời gian và ngày tháng:
Để cấu hình thời gian và ngày tháng trên DS1307, bạn cần sử dụng giao tiếp I2C để ghi dữ liệu vào các thanh ghi của IC. Các thanh ghi của DS1307 sẽ chứa dữ liệu liên quan đến giờ, phút, giây, ngày, tháng và năm.
- Các giá trị thời gian được ghi vào các thanh ghi của IC từ 0x00 đến 0x06.
- Việc ghi và đọc các giá trị từ các thanh ghi này được thực hiện thông qua giao tiếp I2C.
Chế độ báo thức và đầu ra sóng vuông:
- DS1307 cung cấp một chân SQW/OUT, có thể cấu hình để phát ra sóng vuông hoặc tín hiệu báo thức.
- Sóng vuông có thể có các tần số khác nhau, chẳng hạn như 1Hz, 4.096kHz, 8.192kHz, hoặc 32.768kHz, và có thể được sử dụng cho các ứng dụng như tạo nhịp đồng hồ hoặc tạo xung đồng bộ.
Ứng dụng của IC DS1307:
Đồng hồ thời gian thực (RTC):
- DS1307 được sử dụng rộng rãi trong các hệ thống cần theo dõi thời gian thực, chẳng hạn như trong đồng hồ điện tử, thiết bị đo lường, và các hệ thống nhúng.
Lưu trữ và quản lý thời gian trong hệ thống nhúng:
- Các vi điều khiển và hệ thống nhúng có thể sử dụng DS1307 để duy trì thời gian và ngày tháng, giúp các ứng dụng như ghi dữ liệu, lịch trình, và các báo thức hoạt động chính xác.
Thiết bị đồng hồ báo thức:
- DS1307 có thể được sử dụng trong các thiết bị báo thức hoặc các hệ thống cảnh báo tự động, phát tín hiệu báo thức khi đến giờ đã định.
Dự phòng thời gian khi mất nguồn:
- Với pin dự phòng 3V, DS1307 có thể duy trì thời gian chính xác ngay cả khi nguồn điện chính bị mất, làm cho nó phù hợp với các ứng dụng cần bảo vệ dữ liệu thời gian.
Ứng dụng trong hệ thống lịch tự động:
- IC DS1307 có thể sử dụng trong các hệ thống tự động hóa có yêu cầu quản lý lịch trình, chẳng hạn như trong các thiết bị điều khiển thời gian hoặc các ứng dụng báo thức.
Mạch ví dụ sử dụng IC DS1307:
Mạch đồng hồ thời gian thực (RTC) với vi điều khiển:
- Sử dụng DS1307 kết nối với vi điều khiển qua giao tiếp I2C để đọc và cập nhật thời gian trong hệ thống. Ví dụ, vi điều khiển có thể đọc dữ liệu từ DS1307 để hiển thị thời gian trên màn hình LCD hoặc LED.
Mạch báo thức với DS1307:
- IC DS1307 có thể được cấu hình để phát ra tín hiệu báo thức khi đạt đến một thời gian nhất định. Sử dụng chân SQW/OUT để phát tín hiệu báo thức hoặc tạo sóng vuông.
Ứng dụng dự phòng nguồn:
- Khi kết hợp với pin CR2032 và nguồn chính, IC DS1307 có thể duy trì thời gian ngay cả khi mất nguồn chính, làm cho nó lý tưởng cho các thiết bị cần bảo vệ thời gian.
Tóm tắt:
IC DS1307 là một IC đồng hồ thời gian thực (RTC) với giao tiếp I2C, cung cấp khả năng lưu trữ và theo dõi thời gian thực, ngày tháng. IC này sử dụng một pin dự phòng để duy trì thời gian khi mất nguồn. Nó rất phù hợp trong các ứng dụng cần thời gian chính xác như đồng hồ điện tử, thiết bị đo lường, hệ thống nhúng, và các hệ thống báo thức hoặc lịch tự động.
