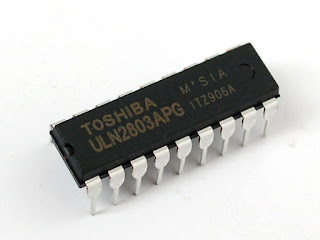

IC ULN2803

IC ULN2803
Thương hiệu: Chưa cập nhật Mã sản phẩm: Chưa cập nhật

Đứng thứ 10 trong Top 10 sản phẩm bán chạy nhất tháng này.

Còn hàng
Giá niêm yết: 7000 Tiết kiệm:
Trả góp
Gọi 0355.84.1688 để tư vấn mua hàng
Pin sạc dự phòng Polymer 10.000mAh Type C PD 25W Samsung EB-P3300 Xám
Thanh toán Smartpay Giảm ngay 20% tối đa 500.000đ khi thanh toán qua Smartpay tại quầy
Pin sạc dự phòng Polymer 10.000mAh Type C PD 25W Samsung EB-P3300 Xám
Thanh toán ví Moca trên ứng dụng Grab Nhập MOCA400 Giảm/Hoàn tiền 10% tối đa 400.000đ khi thanh toán Online bằng ví Moca
Đánh giá chi tiết IC ULN2803


C ULN2803 là một driver transistor array (mảng các transistor điều khiển), được thiết kế để điều khiển các thiết bị tải cao như đèn LED, relay, motor, hoặc các thiết bị cần dòng lớn mà không làm quá tải các chân đầu ra của vi điều khiển hoặc IC điều khiển. IC ULN2803 có 8 kênh đầu ra độc lập, mỗi kênh sử dụng một transistor NPN để cung cấp dòng điện tới thiết bị tải.

Thông số kỹ thuật của IC ULN2803:

  • Điện áp hoạt động: 4.5V đến 50V (điện áp cung cấp cho các thiết bị tải).
  • Dòng điện đầu ra: Tối đa 500mA cho mỗi kênh và 2.5A tổng cộng (trong trường hợp các đầu ra nối tiếp nhau).
  • Điện áp vào: Thường từ 3.3V đến 5V, phù hợp với các mức logic của vi điều khiển hoặc vi xử lý.
  • Dòng đầu vào: Mỗi kênh đầu vào có thể điều khiển các transistor NPN qua một mức tín hiệu logic thấp (logic 0) từ vi điều khiển.
  • Điện áp ngắt: Các transistor trong IC có thể xử lý điện áp lên đến 50V ở các đầu ra.

Pinout của IC ULN2803 (DIP-18):

PinChức năng
1-7Input 1 đến Input 7 - Các chân đầu vào để nhận tín hiệu điều khiển từ vi điều khiển hoặc IC điều khiển.
8COM - Chân nối đất chung, thường nối với nguồn điện của thiết bị tải.
9-15Output 1 đến Output 7 - Các chân đầu ra cung cấp dòng cho thiết bị tải (các transistor đầu ra).
16VCC - Cung cấp nguồn cho các đầu vào của IC (thường là 5V).
17Input 8 - Chân đầu vào tín hiệu điều khiển.
18Output 8 - Chân đầu ra, kết nối với thiết bị tải.

Chức năng của các chân:

  1. Chân đầu vào (Pins 1 đến 18):

    • Chân 1 đến 7: Đầu vào cho các tín hiệu điều khiển từ vi điều khiển hoặc các thiết bị logic. Mỗi chân đầu vào điều khiển một transistor NPN ở chân đầu ra tương ứng (ví dụ, Input 1 điều khiển Output 1).
    • Chân 17: Input 8 - Điều khiển kênh đầu ra thứ 8 (trong trường hợp sử dụng tất cả 8 kênh của IC).
    • Các tín hiệu đầu vào là logic thấp (0) sẽ kích hoạt các transistor và cho phép dòng điện đi qua từ VCC đến chân đầu ra.

  2. Chân đầu ra (Pins 9 đến 15):

    • Output 1 đến Output 7: Các chân đầu ra của ULN2803 nối với các transistor NPN, điều khiển các thiết bị tải. Dòng điện từ VCC sẽ được truyền qua transistor khi có tín hiệu kích hoạt ở các chân đầu vào tương ứng.

  3. Chân COM (Pin 8):

    • COM (Common): Đây là chân nối chung giữa các transistor đầu ra và điện áp tải. Chân này cần phải được nối với nguồn điện của tải (thường là điện áp dương của thiết bị bạn đang điều khiển, ví dụ như relay, motor hoặc đèn LED). Chân COM không cần thiết phải nối với nguồn cấp của IC ULN2803.

  4. Chân VCC (Pin 16):

    • VCC: Cung cấp nguồn điện cho các đầu vào của IC (thường là 5V).

Nguyên lý hoạt động:

  1. Đầu vào và đầu ra:

    • IC ULN2803 nhận tín hiệu điều khiển ở các chân đầu vào (Input 1 đến Input 8). Khi có tín hiệu logic thấp (0) tại chân đầu vào, một transistor trong IC sẽ bị kích hoạt, cho phép dòng điện chạy từ đầu ra (Output 1 đến Output 8) đến thiết bị tải.
    • Mỗi chân đầu vào sẽ điều khiển một transistor đầu ra riêng biệt. Dòng điện này có thể điều khiển các thiết bị có điện áp và dòng điện cao mà không làm hỏng vi điều khiển.

  2. Transistor NPN và các thiết bị tải:

    • Các transistor trong IC ULN2803 được kết nối theo kiểu common-emitter. Khi có tín hiệu điều khiển tại đầu vào, một transistor sẽ dẫn dòng điện từ VCC qua chân đầu ra, qua tải, và ra GND.
    • Các thiết bị tải (như relay, motor, hoặc đèn LED) được kết nối với VCC hoặc điện áp cung cấp khác, và chân COM của IC phải được nối với nguồn dương của thiết bị tải.

  3. Điều khiển với vi điều khiển:

    • Vi điều khiển (ví dụ, Arduino hoặc ESP32) có thể gửi tín hiệu logic vào các chân đầu vào của IC ULN2803. Chỉ cần một chân GPIO của vi điều khiển để điều khiển một hoặc nhiều thiết bị tải, nhờ khả năng cung cấp dòng điện lớn qua các transistor trong IC.

Ứng dụng của IC ULN2803:

  1. Điều khiển relay:

    • ULN2803 thường được sử dụng để điều khiển relay, nơi vi điều khiển không thể cung cấp đủ dòng điện để kích hoạt relay. IC này giúp kích hoạt các relay bằng cách cung cấp dòng điện lớn hơn cần thiết mà không làm quá tải vi điều khiển.

  2. Điều khiển động cơ và thiết bị tải cao:

    • IC ULN2803 có thể dùng để điều khiển các động cơ DC, động cơ bước, và các thiết bị có dòng cao như đèn LED hoặc bộ điều khiển mạch điện tử.

  3. Tự động hóa và robot:

    • Trong các ứng dụng tự động hóa hoặc robot, ULN2803 được sử dụng để điều khiển các thiết bị như servo motor, motor DC, và các hệ thống điều khiển chuyển động.

  4. Điều khiển đèn LED và các mạch chiếu sáng:

    • Khi bạn cần điều khiển một lượng lớn đèn LED (chẳng hạn như trong các bảng LED hoặc ma trận LED), ULN2803 sẽ giúp giảm tải cho các vi điều khiển và dễ dàng cung cấp dòng điện cần thiết cho đèn LED.

  5. Ứng dụng trong các thiết bị báo động hoặc mạch báo thức:

    • IC này có thể được sử dụng để kích hoạt các thiết bị báo động, còi, hoặc các thiết bị cảnh báo trong các hệ thống an ninh hoặc tự động.

  6. Điều khiển các hệ thống điều khiển từ xa:

    • IC ULN2803 có thể được sử dụng trong các mạch điều khiển từ xa để kích hoạt các thiết bị tiêu thụ điện năng cao như máy lạnh, máy bơm nước, và các thiết bị điện công nghiệp.

Ưu điểm của IC ULN2803:

  1. Điều khiển nhiều thiết bị cùng lúc:

    • IC ULN2803 có 8 kênh đầu ra, giúp bạn điều khiển nhiều thiết bị tải mà chỉ cần sử dụng một chân GPIO duy nhất của vi điều khiển.

  2. Khả năng chịu tải cao:

    • IC có thể chịu dòng điện lên đến 500mA cho mỗi kênh đầu ra và tổng cộng lên đến 2.5A, phù hợp với các thiết bị tải lớn.

  3. Giảm tải cho vi điều khiển:

    • IC ULN2803 giúp bảo vệ vi điều khiển khỏi bị quá tải do điều khiển các thiết bị tiêu thụ dòng lớn, giúp vi điều khiển hoạt động ổn định hơn.

  4. Dễ dàng tích hợp:

    • IC này có thể dễ dàng tích hợp vào các mạch điện tử và dễ sử dụng với các vi điều khiển phổ biến như Arduino, Raspberry Pi, PIC, ESP32, v.v.

Tóm tắt:

IC ULN2803 là một mảng transistor driver rất hữu ích trong các ứng dụng cần điều khiển các thiết bị tiêu thụ dòng điện cao như relay, motor, đèn LED, và các thiết bị tự động hóa. IC này giúp giảm tải cho vi điều khiển và có khả năng điều khiển tối đa 8 thiết bị một cách dễ dàng và hiệu quả.
