Đánh giá chi tiết Led RGB Cathode COM

Thông số kỹ thuật và đặc điểm của LED RGB Common Cathode:

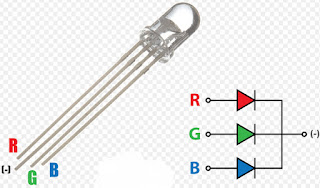

Cấu trúc và chân kết nối:
- Chân Cathode chung (Common Cathode): Một chân (chân trung tâm) được kết nối với đất (GND) hoặc nguồn âm, còn lại ba chân dương (Anode) sẽ được kết nối với nguồn dương để phát ra các màu sắc khác nhau.
- Ba chân dương:
  - Chân Đỏ (Red): Điều khiển ánh sáng đỏ của LED.
  - Chân Xanh lá (Green): Điều khiển ánh sáng xanh lá của LED.
  - Chân Xanh dương (Blue): Điều khiển ánh sáng xanh dương của LED.
Điện áp hoạt động:
- Đỏ (Red): Khoảng 1.8V - 2.2V
- Xanh lá (Green): Khoảng 3.0V - 3.5V
- Xanh dương (Blue): Khoảng 3.0V - 3.5V
- Điện áp tổng sẽ phụ thuộc vào mạch điện bạn sử dụng để điều khiển LED, nhưng mỗi màu sẽ có điện áp hoạt động riêng biệt.
Dòng điện hoạt động:
- Mỗi màu LED RGB hoạt động với dòng điện khoảng 20mA. Tuy nhiên, nếu bạn muốn thay đổi độ sáng của từng màu sắc hoặc giảm tiêu thụ năng lượng, bạn có thể điều chỉnh dòng điện thông qua điện trở.
Cường độ sáng (Brightness):
- LED RGB có thể có cường độ sáng từ 2000mcd đến 5000mcd tùy thuộc vào dòng điện cung cấp và loại LED.
Góc chiếu sáng:
- Góc chiếu sáng của LED RGB thường là khoảng 30° đến 60°, giúp ánh sáng phân tán đều và mạnh mẽ trong không gian cần chiếu sáng.
Chất liệu vỏ:
- LED RGB Common Cathode thường có vỏ trong suốt (clear casing) để giúp ánh sáng phát ra mạnh mẽ và đồng đều. Điều này cũng giúp ánh sáng của ba màu sắc được phân bố đều và dễ nhận diện.

Cách kết nối và sử dụng:

Cấu hình kết nối:
- Chân âm chung (Common Cathode) được kết nối với GND (đất) của mạch.
- Ba chân dương (anode):
  - Chân Đỏ (Red) được kết nối với nguồn dương thông qua một điện trở (thường là 220Ω - 330Ω, tùy thuộc vào điện áp nguồn).
  - Chân Xanh lá (Green) được kết nối với nguồn dương thông qua một điện trở.
  - Chân Xanh dương (Blue) cũng được kết nối với nguồn dương thông qua một điện trở.
Điện trở:
- Để bảo vệ LED khỏi dòng điện quá cao, bạn cần tính toán và sử dụng điện trở hạn chế dòng phù hợp cho mỗi chân màu của LED. Ví dụ:
  - Điện áp nguồn 5V, và LED đỏ có điện áp khoảng 2V với dòng điện 20mA: $R = \frac{5V - 2V}{20mA} = 150Ω$
  - Tương tự, bạn có thể tính toán điện trở cho Xanh lá và Xanh dương, với điện áp tương ứng.
Điều khiển màu sắc:
- Để thay đổi màu sắc của LED RGB, bạn sẽ cần điều chỉnh dòng điện hoặc điện áp cung cấp cho từng chân màu (Đỏ, Xanh lá, Xanh dương). Bằng cách kết hợp các mức độ ánh sáng của từng màu, bạn có thể tạo ra nhiều màu sắc khác nhau, ví dụ:
  - Màu trắng: Khi tất cả ba màu (Đỏ, Xanh lá, Xanh dương) đều sáng cùng lúc với độ sáng cao.
  - Màu tím: Khi Đỏ và Xanh dương sáng cùng lúc.
  - Màu cyan: Khi Xanh lá và Xanh dương sáng cùng lúc.
  - Màu vàng: Khi Đỏ và Xanh lá sáng cùng lúc.
Điều khiển bằng vi điều khiển:
- Bạn có thể sử dụng Arduino hoặc ESP32 để điều khiển LED RGB bằng các PWM (Pulse Width Modulation), từ đó thay đổi độ sáng và màu sắc của LED. Điều này rất phổ biến trong các dự án chiếu sáng hoặc trang trí.

Ứng dụng của LED RGB Common Cathode:

Chiếu sáng trang trí:
- Đèn LED RGB Common Cathode được sử dụng phổ biến trong các ứng dụng chiếu sáng trang trí, chẳng hạn như bảng hiệu LED, đèn sân khấu, đèn trang trí phòng hoặc các hệ thống chiếu sáng nhiều màu sắc.
Đèn tín hiệu và cảnh báo:
- LED RGB có thể dùng trong các hệ thống đèn tín hiệu hoặc cảnh báo, nơi cần thay đổi màu sắc để chỉ thị các trạng thái khác nhau (ví dụ: đèn báo hiệu “bật”, “tắt”, “cảnh báo” hoặc “lỗi”).
Hệ thống chiếu sáng máy tính:
- LED RGB Common Cathode rất phổ biến trong các hệ thống máy tính, như trong đèn bàn phím cơ hoặc trong các hệ thống chiếu sáng nội thất máy tính, để tạo hiệu ứng ánh sáng đẹp mắt.
Trang trí nội thất và ngoại thất:
- LED RGB này có thể được dùng trong các hệ thống chiếu sáng nội thất và ngoại thất, như trong trang trí bảng quảng cáo, bảng chỉ dẫn, chiếu sáng sân vườn, hoặc chiếu sáng lễ hội.
Hệ thống điều khiển màu sắc:
- LED RGB Common Cathode được sử dụng trong các hệ thống điều khiển màu sắc hoặc các mạch hiển thị để tạo ra hiệu ứng ánh sáng động và đa dạng màu sắc.
Đèn chiếu sáng sân khấu và sự kiện:
- Trong các sự kiện như hội chợ, sự kiện âm nhạc, show diễn, LED RGB có thể được sử dụng để tạo ra các hiệu ứng ánh sáng đẹp mắt và thay đổi màu sắc liên tục, tạo không gian sôi động.

Ưu điểm của LED RGB Common Cathode:

Khả năng tạo ra nhiều màu sắc:
- Với ba màu cơ bản (Đỏ, Xanh lá, Xanh dương), bạn có thể tạo ra rất nhiều màu sắc khác nhau chỉ bằng cách thay đổi độ sáng của từng màu, giúp tăng tính linh hoạt và sáng tạo trong thiết kế ánh sáng.
Tiết kiệm năng lượng và bền bỉ:
- LED RGB tiêu thụ ít năng lượng hơn so với các loại đèn truyền thống, nhưng vẫn cung cấp ánh sáng mạnh mẽ. Ngoài ra, LED có tuổi thọ cao, giúp giảm chi phí bảo trì.
Dễ dàng điều khiển:
- LED RGB Common Cathode dễ dàng được điều khiển thông qua PWM (Điều chế độ rộng xung), giúp bạn có thể điều chỉnh độ sáng và màu sắc một cách chính xác và mượt mà.
Gọn nhẹ và dễ sử dụng:
- LED RGB này có thiết kế nhỏ gọn, dễ dàng tích hợp vào các mạch điện tử và thiết bị chiếu sáng, giúp tiết kiệm không gian và dễ dàng triển khai.
Tính linh hoạt cao:
- Có thể sử dụng trong nhiều ứng dụng khác nhau, từ chiếu sáng trang trí đến hiển thị thông tin, và có thể tạo ra rất nhiều hiệu ứng ánh sáng màu sắc đẹp mắt.

Tóm lại:

LED RGB Common Cathode là một giải pháp tuyệt vời cho các ứng dụng cần nhiều màu sắc và hiệu ứng ánh sáng động. Với khả năng điều khiển đơn giản và linh hoạt, chúng thích hợp cho nhiều dự án chiếu sáng và trang trí, từ các bảng hiệu LED đến chiếu sáng sân khấu và trang trí nội thất.
