Đánh giá chi tiết Opto PC 817 - Cách ly quang

PC817 là một optoisolator (cách ly quang) phổ biến, được sử dụng để cách ly tín hiệu điện giữa các mạch điện, bảo vệ các mạch nhạy cảm khỏi các sự cố điện áp cao hoặc nhiễu. PC817 có thể truyền tín hiệu giữa mạch đầu vào và mạch đầu ra thông qua ánh sáng, giúp ngăn ngừa sự tương tác điện từ trực tiếp giữa các phần của mạch. Điều này rất hữu ích trong việc bảo vệ các vi điều khiển, vi xử lý và các thiết bị điện tử khác khỏi các tín hiệu điện áp cao.

Cấu tạo và nguyên lý hoạt động của PC817:

PC817 là một loại optoisolator gồm một LED (Light Emitting Diode) và một phototransistor trong cùng một vỏ bọc, nhưng chúng được cách ly với nhau bằng ánh sáng. Khi tín hiệu đầu vào được áp vào LED, nó phát ra ánh sáng, và ánh sáng này được nhận bởi phototransistor ở đầu ra. Mặc dù LED và phototransistor không tiếp xúc trực tiếp, nhưng sự thay đổi ánh sáng sẽ kích hoạt phototransistor, từ đó truyền tín hiệu điện qua mạch.

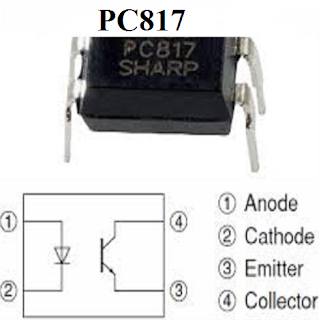

Pinout của PC817:

PC817 có 4 chân, với các chức năng như sau:

Chân 1 (Anode của LED): Được nối với nguồn điện dương (thường là 5V hoặc 12V) qua điện trở để điều khiển LED.
Chân 2 (Cathode của LED): Được nối với chân đầu vào của tín hiệu cần cách ly và điện trở để điều khiển dòng chạy qua LED.
Chân 3 (Collector của phototransistor): Kết nối với mạch đầu ra và được nối với nguồn điện dương.
Chân 4 (Emitter của phototransistor): Được nối với mạch đất (GND) hoặc nguồn điện âm (tuỳ thuộc vào ứng dụng).

Nguyên lý hoạt động của PC817:

Điện áp vào (LED): Khi có tín hiệu vào, nó sẽ được nối vào chân 1 (anode) của LED qua một điện trở giới hạn dòng. Dòng điện chạy qua LED sẽ làm LED phát sáng.
Ánh sáng kích hoạt phototransistor: Ánh sáng phát ra từ LED sẽ kích hoạt phototransistor bên trong PC817. Phototransistor sẽ nhận tín hiệu ánh sáng và chuyển đổi nó thành tín hiệu điện áp ở chân 3 (collector).
Tín hiệu đầu ra (Phototransistor): Tín hiệu điện áp tại chân 3 (collector) sẽ được truyền qua mạch đầu ra và có thể điều khiển thiết bị khác.

Vì LED và phototransistor trong PC817 không có sự tiếp xúc trực tiếp với nhau, tín hiệu điện giữa các mạch sẽ được cách ly hoàn toàn, giúp bảo vệ các mạch nhạy cảm khỏi các sự cố điện áp cao hoặc nhiễu.

Thông số kỹ thuật của PC817:

Điện áp cấp vào LED: Khoảng 1.2V đến 1.4V (khi LED hoạt động).
Dòng điện tối đa qua LED: Khoảng 50mA.
Điện áp ngược tối đa giữa chân 1 và 2: 5V.
Điện áp ngược tối đa giữa chân 3 và 4: 50V.
Dòng điện tối đa qua phototransistor: Khoảng 50mA.
Điện áp tối đa giữa collector và emitter: 50V.
Dòng điện tối đa qua collector: 50mA.
Thời gian phản hồi (tăng/giảm): Khoảng 5μs.

Ứng dụng của PC817:

PC817 được sử dụng trong nhiều ứng dụng điện tử khác nhau, bao gồm:

Cách ly tín hiệu: Giúp cách ly tín hiệu giữa các mạch có điện áp khác nhau hoặc cách ly giữa mạch điều khiển và mạch công suất.
Bảo vệ mạch: Chống lại các nhiễu hoặc điện áp cao từ các mạch công suất, bảo vệ các mạch nhạy cảm như vi điều khiển và các mạch analog.
Cách ly điện giữa mạch đầu vào và đầu ra: Các mạch sử dụng điện áp cao và điện áp thấp có thể giao tiếp mà không gây ra sự cố, như trong các bộ nguồn, bộ điều khiển công suất, hay các mạch giao tiếp tín hiệu.
Cách ly trong các mạch giao tiếp: Ví dụ như trong RS-232, RS-485, hoặc các mạch truyền thông khác, giúp bảo vệ hệ thống khỏi nhiễu và tăng tính ổn định của mạch.
Cách ly trong các mạch điều khiển công suất: Các mạch điều khiển động cơ hoặc các thiết bị công suất lớn có thể sử dụng PC817 để truyền tín hiệu điều khiển mà không làm ảnh hưởng đến phần mạch điều khiển chính.
Mạch bảo vệ trong thiết bị điện tử: Cách ly các mạch quan trọng khỏi các sự cố điện áp cao, đặc biệt trong các thiết bị nhúng hoặc các hệ thống điện tử.

Cách sử dụng PC817 trong mạch:

Để sử dụng PC817 trong mạch, bạn có thể làm theo các bước sau:

Kết nối chân LED (Chân 1 và 2):
- Chân 1 (Anode) kết nối với nguồn điện qua một điện trở (khoảng 1kΩ) để điều khiển dòng điện chạy qua LED. Tín hiệu đầu vào của bạn sẽ nối với chân Chân 2 (Cathode).
Kết nối chân phototransistor (Chân 3 và 4):
- Chân 3 (Collector) kết nối với đầu vào của mạch cần cách ly, có thể là một tải hoặc một mạch điều khiển khác.
- Chân 4 (Emitter) được nối với đất (GND) của mạch hoặc nguồn điện âm của mạch cần cách ly.
Điều khiển dòng LED: Bạn cần đảm bảo rằng dòng điện qua LED không vượt quá giới hạn (khoảng 20mA thường xuyên), vì vậy việc sử dụng điện trở giới hạn dòng ở chân 1 là rất quan trọng.
Điều chỉnh độ sáng LED: Độ sáng LED (và do đó độ lớn tín hiệu) phụ thuộc vào dòng điện qua nó. Cần lựa chọn điện trở phù hợp để kiểm soát dòng LED sao cho phù hợp với tín hiệu đầu vào và đảm bảo phototransistor hoạt động chính xác.

Ví dụ về mạch sử dụng PC817:

Giả sử bạn muốn sử dụng PC817 để điều khiển một transistor trong mạch công suất từ một vi điều khiển. Mạch có thể được thiết kế như sau:

Chân 1 (Anode của LED) của PC817 kết nối với Vcc qua một điện trở, và chân 2 (Cathode) nối với chân GPIO của vi điều khiển.
Chân 3 (Collector của phototransistor) nối với chân base của một transistor công suất (ví dụ như NPN transistor).
Chân 4 (Emitter của phototransistor) nối với GND.
Khi vi điều khiển gửi tín hiệu ra chân GPIO, LED trong PC817 sẽ phát sáng, kích hoạt phototransistor, và qua đó điều khiển transistor công suất bật/tắt, cung cấp năng lượng cho tải.

Tóm tắt:

PC817 là một opto-isolator dùng để cách ly tín hiệu giữa các mạch, giúp bảo vệ các mạch điện nhạy cảm khỏi nhiễu và điện áp cao.
PC817 sử dụng một LED và một phototransistor để truyền tín hiệu thông qua ánh sáng mà không có tiếp xúc điện trực tiếp.
Sử dụng PC817 trong các ứng dụng như cách ly tín hiệu trong các mạch điều khiển công suất, bảo vệ các vi điều khiển và mạch nhạy cảm.

Nếu bạn cần thêm thông tin chi tiết về cách sử dụng hoặc cách tính toán các điện trở và thành phần phụ trợ khác trong mạch, đừng ngần ngại yêu cầu thêm!
