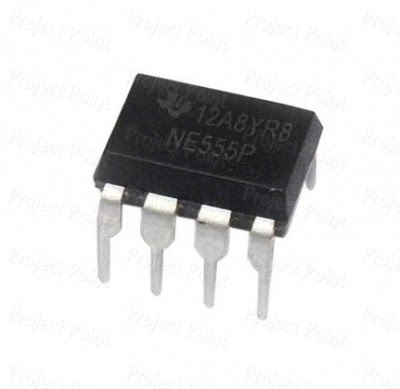

IC 555 - IC NE555

https://www.linhkiencuatui.com/2017/10/ic-555-ic-ne555.html

Thương hiệu: Chưa cập nhật Mã sản phẩm: Chưa cập nhật

Đứng thứ 10 trong Top 10 sản phẩm bán chạy nhất tháng này.

Còn hàng

3000 Giá niêm yết: 4000 Tiết kiệm:

IC 555 - IC NE555

Số lượng:

Trả góp

Gọi 0355.84.1688 để tư vấn mua hàng

Thanh toán Smartpay Giảm ngay 20% tối đa 500.000đ khi thanh toán qua Smartpay tại quầy

Thanh toán ví Moca trên ứng dụng Grab Nhập MOCA400 Giảm/Hoàn tiền 10% tối đa 400.000đ khi thanh toán Online bằng ví Moca

Đánh giá chi tiết IC 555 - IC NE555

[giaban]3000[/giaban]

IC 555 - IC NE555

ChatGPT đã nói:

IC 555 (hoặc NE555) là một trong những IC phổ biến nhất trong điện tử, được sử dụng rộng rãi trong các mạch tạo xung, bộ định thời, bộ tạo sóng vuông, và các ứng dụng điều khiển tín hiệu. IC này có thể hoạt động ở nhiều chế độ khác nhau, bao gồm chế độ monostable (bộ định thời một lần) và chế độ astable (bộ tạo xung vuông liên tục). Được phát triển lần đầu tiên vào năm 1972 bởi Hans R. Müller, 555 đã trở thành một trong những IC nổi bật nhất trong lịch sử điện tử.

Thông số kỹ thuật cơ bản của IC 555 (NE555):

• Điện áp hoạt động: 4.5V đến 15V, thường sử dụng 5V hoặc 12V trong các mạch phổ thông.
• Dòng tiêu thụ: Khoảng 3-6 mA tùy vào chế độ và tải.
• Tốc độ hoạt động: Tần số hoạt động có thể đạt đến 1 MHz đối với mạch astable, tùy thuộc vào điện áp và các linh kiện ngoại vi (như điện trở và tụ điện).
• Gói: Có nhiều gói khác nhau, phổ biến nhất là DIP-8, SMD, và TO-5.
• Chế độ hoạt động: Có thể hoạt động trong hai chế độ:
  • Monostable mode: Tạo ra một xung duy nhất khi nhận tín hiệu kích hoạt (trigger).
  • Astable mode: Tạo ra xung vuông liên tục, thường được dùng để tạo tần số cho các ứng dụng như PWM (Modulation Code Pulse Width), tạo sóng vuông, v.v.

Pinout của IC 555 (DIP-8):

Pin	Chức năng
1	GND (Ground)
2	Trigger
3	Output
4	Reset
5	Control Voltage
6	Threshold
7	Discharge
8	VCC (Supply Voltage)

Chức năng các chân:

• Pin 1 (GND): Chân nối đất (ground).
• Pin 2 (Trigger): Chân kích hoạt, tín hiệu LOW (thấp) tại chân này sẽ kích hoạt mạch, bắt đầu chu trình của 555 trong chế độ monostable (bộ định thời một lần).
• Pin 3 (Output): Chân đầu ra, cung cấp tín hiệu HIGH hoặc LOW tùy theo trạng thái hoạt động của IC.
• Pin 4 (Reset): Chân đặt lại, khi có tín hiệu LOW tại chân này, IC sẽ bị đặt lại về trạng thái ban đầu, bất kể chế độ hoạt động nào.
• Pin 5 (Control Voltage): Chân điều khiển điện áp, dùng để thay đổi ngưỡng điện áp của IC, thường không được sử dụng trong các mạch cơ bản.
• Pin 6 (Threshold): Chân ngưỡng, tín hiệu tại chân này sẽ được so sánh với tín hiệu tại chân 2 (Trigger) để xác định khi nào IC sẽ chuyển từ LOW sang HIGH trong chế độ monostable.
• Pin 7 (Discharge): Chân xả, dùng để xả tụ điện khi IC hoạt động ở chế độ astable. Chân này giúp tạo ra các xung vuông.
• Pin 8 (VCC): Chân cấp nguồn dương, thông thường là +5V hoặc +12V.

Nguyên lý hoạt động:

1. Chế độ Monostable (Bộ định thời một lần):

Trong chế độ này, IC 555 sẽ tạo ra một xung đơn (pulse) khi nhận tín hiệu kích hoạt tại chân 2 (Trigger).

• Khi có tín hiệu LOW tại chân Trigger, IC sẽ chuyển sang trạng thái HIGH tại chân Output.

• Thời gian IC giữ trạng thái HIGH được xác định bởi các linh kiện ngoại vi (thường là R và C) nối với chân 7 (Discharge) và 6 (Threshold). Thời gian này được tính bằng công thức:

  $$T = 1.1 \times R \times C$$

  Sau khi hết thời gian, IC sẽ trở về trạng thái LOW tại chân Output và chờ đợi một tín hiệu kích hoạt mới.

2. Chế độ Astable (Bộ tạo xung vuông liên tục):

Trong chế độ này, IC 555 hoạt động như một bộ tạo xung vuông liên tục, tạo ra tín hiệu HIGH và LOW tuần tự.

• Các điện trở R1, R2 và tụ điện C xác định tần số xung và chu kỳ làm việc (duty cycle) của xung vuông.

• Thời gian tín hiệu HIGH và LOW được xác định theo các công thức sau:

  $$T_{HIGH} = 0.693 \times (R1 + R2) \times C$$ $$T_{LOW} = 0.693 \times R2 \times C$$

  Tần số xung sẽ là:

  $$f = \frac{1}{T_{HIGH} + T_{LOW}}$$

  IC 555 trong chế độ astable sẽ tạo ra một xung vuông liên tục mà không cần tín hiệu kích hoạt, thường được sử dụng trong các ứng dụng như PWM, điều khiển tốc độ động cơ, điều khiển độ sáng LED, hoặc tạo sóng đồng hồ.

Ứng dụng của IC 555:

1. Tạo sóng vuông (Oscillator):

   • IC 555 là một bộ tạo sóng vuông đơn giản, có thể tạo ra các tín hiệu xung vuông ở nhiều tần số khác nhau, phù hợp cho nhiều ứng dụng điều khiển.

2. Bộ định thời (Timer):

   • IC 555 có thể được sử dụng để tạo các bộ định thời trong các ứng dụng như trì hoãn thời gian, mạch chớp sáng LED, mạch hẹn giờ.

3. Điều khiển động cơ và tốc độ quạt:

   • Trong các mạch điều khiển PWM (Pulse Width Modulation), IC 555 có thể tạo ra các xung vuông với độ rộng xung thay đổi, giúp điều khiển tốc độ động cơ, quạt hoặc ánh sáng LED.

4. Mạch phát âm (Tone generator):

   • IC 555 có thể được sử dụng để tạo ra âm thanh, thường được sử dụng trong các mạch tạo âm báo động hoặc các bộ phát âm đơn giản.

5. Bộ tạo tín hiệu đồng hồ (Clock generator):

   • IC 555 có thể tạo ra tín hiệu đồng hồ (clock signal) cho các mạch số như bộ đếm, bộ định thời hoặc các bộ xử lý tín hiệu số.

6. Bộ tạo xung PWM (Pulse Width Modulation):

   • IC 555 thường được sử dụng trong các ứng dụng PWM, ví dụ như điều khiển độ sáng của đèn LED hoặc điều khiển động cơ DC.

Ví dụ mạch sử dụng IC 555:

1. Mạch tạo xung vuông (Astable multivibrator):

   • Chế độ này sử dụng IC 555 để tạo ra xung vuông liên tục. Bạn chỉ cần kết nối các điện trở và tụ điện để xác định tần số và chu kỳ của xung vuông.

2. Mạch bộ định thời (Monostable multivibrator):

   • Trong mạch bộ định thời, IC 555 sẽ tạo ra một xung duy nhất khi nhận tín hiệu kích hoạt (trigger). Thời gian của xung này có thể điều chỉnh bằng cách thay đổi giá trị của điện trở và tụ điện.

3. Mạch PWM điều khiển độ sáng LED:

   • IC 555 có thể được sử dụng trong mạch PWM để điều chỉnh độ sáng của đèn LED bằng cách thay đổi độ rộng xung.

Tóm tắt:

IC 555 (hoặc NE555) là một IC đa năng rất phổ biến, có thể hoạt động trong hai chế độ chính: monostable (bộ định thời một lần) và astable (bộ tạo xung vuông liên tục). IC này có thể được sử dụng trong rất nhiều ứng dụng khác nhau như tạo xung vuông, bộ định thời, mạch PWM, và điều khiển động cơ hoặc LED. Với khả năng hoạt động ở nhiều điện áp khác nhau và tính linh hoạt cao, IC 555 là một trong những IC quan trọng và dễ sử dụng trong điện tử.

Nếu bạn cần thêm ví dụ hoặc chi tiết về cách sử dụng IC 555, đừng ngần ngại yêu cầu thêm

SAO CHÉP COPY MẠCH THEO YÊU CẦU

- Gia công PCB gấp 1-2 ngày xong

- Gia công SMT mạch mẫu 24H xong

- Cắt stencil quét thiếc lấy ngay sau 5 phút chờ

- Nhập linh kiện điện tử theo yêu cầu

- Tư vấn thiết kế mạch lập trình sao chép copy mạch theo yêu cầu

- Hoàn thiện sản phẩm vỏ hộp

LINH KIỆN ĐIỆN TỬ ECHIPKOOL

- Đc: Phú Diễn, Bắc Từ Liêm, Hà Nội

- Hotline/ Zalo: 0355.84.1688 - 03.6666.1219

- Website: smtaz.echipkool.com

Hân hạnh tư vấn phục vụ quý khách hàng

#smt #giacongpcb #giaconglinhkien #handanlinhkien

- Sản phẩm lỗi do nhà sản xuất được đổi lại hàng và không phải chịu bất cứ khoản phí nào.

- Nếu chúng tôi gửi nhầm hàng cho quý khách thì quý khách được đổi lại hoàn toàn miễn phí không phải chịu bất cứ khoản phí nào.

- Nếu quý khách mua nhầm sản phẩm cũng có thể đổi lại hàng và chỉ mất phí ship online của nhà vận chuyển.

-  Nếu chúng tôi gửi thiếu bất cứ sản phẩm nào của quý khách thì quý khách có thể gọi phản hồi và chúng tôi sẽ gửi thêm cho quý khách khi đó quý khách không phải mất thêm khoản phí nào nữa.

- Nếu sản phẩm trong quá trình gửi bị bóp méo biến dạng hay vỡ hỏng chúng tôi sẽ đổi lại cho quý khách và quý khách không phải mất thêm khoản phí nào.

- Áp dụng cho toàn bộ khách mua online và mua trực tiếp tại eChipKool

- Sản phẩm được kiểm tra rất kĩ trước khi giao đi

- Sản phẩm kiểm tra hoạt động được bình thường sẽ dán tem kiểm tra trên thân.

- Hỗ trợ đổi trả hàng miễn phí nếu lỗi do nhà sản xuất không mất bất cứ khoản phí nào thêm.

- Hỗ trợ kiểm tra miễn phí.

- Sản phẩm được bảo hành 1 tháng ( Đối với các module, không gồm linh kiện

- Được đổi trả hàng theo quy định của công ty.

- Không bảo hành chập cháy - biến dạng - ic nóng bất thường - nổ - không có tem bảo hành.
