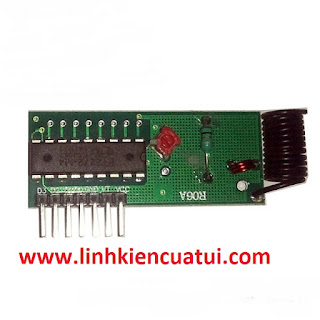

MODULE THU RF433 PT2272-M4

Thương hiệu: Chưa cập nhật Mã sản phẩm: Chưa cập nhật

Đứng thứ 10 trong Top 10 sản phẩm bán chạy nhất tháng này.

Còn hàng
Giá niêm yết: 40000 Tiết kiệm:
Trả góp
Gọi 0355.84.1688 để tư vấn mua hàng
Pin sạc dự phòng Polymer 10.000mAh Type C PD 25W Samsung EB-P3300 Xám
Thanh toán Smartpay Giảm ngay 20% tối đa 500.000đ khi thanh toán qua Smartpay tại quầy
Pin sạc dự phòng Polymer 10.000mAh Type C PD 25W Samsung EB-P3300 Xám
Thanh toán ví Moca trên ứng dụng Grab Nhập MOCA400 Giảm/Hoàn tiền 10% tối đa 400.000đ khi thanh toán Online bằng ví Moca
Đánh giá chi tiết MODULE THU RF433 PT2272-M4




Các thông số kỹ thuật của Module thu RF 433MHz PT2272-M4:

  • Tần số làm việc: 433 MHz.
  • Điện áp đầu vào: 3V đến 5V DC.
  • Giao tiếp đầu ra:
    • DATA: Chân dữ liệu cho vi điều khiển.
    • IRQ: Chân ngắt để thông báo khi có dữ liệu được nhận.
  • Dòng tiêu thụ: Thường rất thấp, giúp tiết kiệm năng lượng trong các ứng dụng không dây.
  • Tín hiệu đầu ra: Mã tín hiệu số tương ứng với tín hiệu nhận được từ bộ phát.

Cách sử dụng Module thu RF 433MHz PT2272-M4:

  1. Kết nối module với vi điều khiển (ví dụ: Arduino):

    • VCC: Cung cấp điện áp nguồn cho module (từ 3V đến 5V).
    • GND: Nối đất (ground).
    • DATA: Chân dữ liệu, nối với một chân vào của vi điều khiển (ví dụ: Arduino) để nhận tín hiệu.
    • IRQ: Chân ngắt để thông báo khi có tín hiệu RF được nhận.
  2. Lập trình vi điều khiển:

    • Sử dụng các thư viện lập trình (chẳng hạn như thư viện VirtualWire hoặc RadioHead cho Arduino) để giao tiếp với module và xử lý dữ liệu đầu ra từ module RF.
    • Sau khi module thu nhận tín hiệu, vi điều khiển sẽ đọc tín hiệu từ chân DATA hoặc IRQ và thực hiện hành động dựa trên tín hiệu nhận được.
  3. Điều chỉnh tần số và mã tín hiệu:

    • Để đảm bảo rằng module thu đúng tín hiệu, bạn cần chắc chắn rằng bộ phát và bộ thu cùng hoạt động trên cùng tần số (433 MHz).
    • PT2272 hỗ trợ mã hóa tín hiệu, giúp tăng độ bảo mật và tránh xung đột tín hiệu. Thường thì bộ phát PT2262 và bộ thu PT2272 sẽ sử dụng mã hóa và giải mã tín hiệu theo một hệ thống cố định.
  4. Kiểm tra và vận hành:

    • Sau khi kết nối và lập trình xong, bạn có thể kiểm tra hệ thống bằng cách gửi tín hiệu từ bộ phát PT2262 (hoặc bộ phát RF tương thích) và theo dõi các hành động mà vi điều khiển thực hiện dựa trên tín hiệu nhận được từ module PT2272-M4.

Các ứng dụng thực tế của Module thu RF 433MHz PT2272-M4:

  1. Điều khiển từ xa trong các thiết bị gia dụng:

    • Sử dụng để điều khiển các thiết bị gia dụng như đèn, quạt, cửa cuốn, hoặc các thiết bị điện tử khác mà không cần dây cáp.
  2. Hệ thống an ninh và giám sát:

    • Tích hợp vào các hệ thống cảm biến không dây hoặc báo động, nơi các tín hiệu từ các cảm biến không dây được thu và xử lý.
  3. Ứng dụng IoT (Internet of Things):

    • Các thiết bị IoT có thể sử dụng module RF 433MHz để giao tiếp và truyền tải dữ liệu giữa các thiết bị.
  4. Mạch điều khiển và tự động hóa:

    • Các mạch điều khiển hoặc tự động hóa có thể nhận tín hiệu từ điều khiển từ xa hoặc các thiết bị khác mà không cần dây dẫn.

Tóm lại:

Module thu RF 433MHz PT2272-M4 là một giải pháp hiệu quả để thu tín hiệu từ các bộ phát RF và giải mã chúng thành tín hiệu có thể xử lý bằng vi điều khiển. Với tính năng giải mã tín hiệu, ứng dụng chủ yếu là điều khiển từ xa và các hệ thống không dây. Nó được sử dụng rộng rãi trong các dự án DIY, hệ thống bảo mật, các thiết bị IoT và nhiều ứng dụng khác.
