[Video] - Hướng dẫn làm mạch bật tắt đèn tự động nhà tắm khi có người

Điện Tử ChipKool 20/10/2017

Nhiều gia đình hay quên tắt đèn phòng bếp hay nhà tắm, vs, dẫn đến lãng phí tiền điện mỗi tháng. Nay eChipKool SHOP hướng dẫn các bạn cách làm mạch điều khiển bật tắt đèn tự động khi có người vào ra phòng nhé.

1. Nguyên liệu cần chuẩn bị:
- 1 Cảm biến PIR HC501 Link: http://www.linhkiencuatui.com/2017/07/module-cam-bien-chuyen-ong-hc-sr501.html
- 2 Diode 1N4007
- 1 IC LM7805
- 2 Tụ hóa 1000uF/16V
- 2 Tranzitor C1815
- 1 Relay 12V 8 chân
- 1 Biến trở tam giác 10k
- 1 trở 220R
- 1 Trở 330R
- 2 Bóng led 5mm đục
- 1 dây Bus 3 sợi
- 1 Hộp để đựng mạch
- 1 Nguồn 12V 1A
- Bóng đèn 12V 1A

2. Cách tiến hành thực hiện

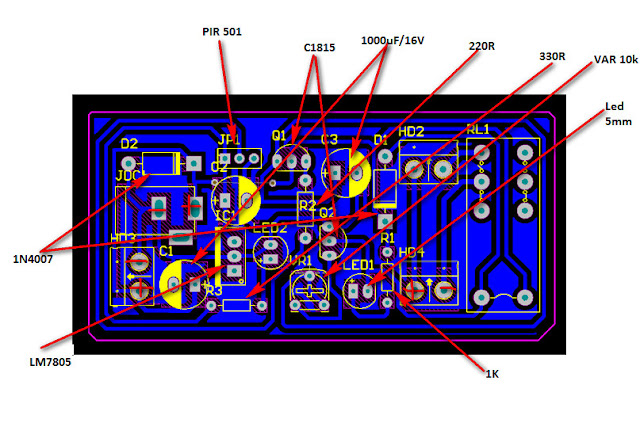

Các bạn download File mạch in bên dưới về tiến hành là mạch để có mạch in nhé.

( Link mediafire)
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút

hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Video hướng dẫn chi tiết cách làm

3. Ngoài ra eChipKool SHOP có bổ sung bán gói combo linh kiện đầy đủ về lắp ráp

a. Gói full link kiện lắp ráp như video
- 1 Cảm biến PIR HC501 Link: http://www.linhkiencuatui.com/2017/07/module-cam-bien-chuyen-ong-hc-sr501.html
- 2 Diode 1N4007
- 1 IC LM7805
- 2 Tụ hóa 1000uF/16V
- 2 Tranzitor C1815
- 1 Relay 12V 8 chân
- 1 Biến trở tam giác 10k
- 1 trở 220R
- 1 Trở 330R
- 2 Bóng led 5mm đục
- 1 dây Bus 3 sợi
Giá 99.000đ

b. Mạch điều khiển làm hoàn thiện. Tặng kèm củ nguồn 12V 1A
