Đánh giá chi tiết Module chuyển đổi RS485 to TTL

Mô tả sản phẩm

Module chuyển đổi RS485 to TTL là Module Thông qua giao tiếp half-duplex để thực hiện chức năng chuyển đổi mức TTL thành mức RS-485. Module được thiết kế nhỏ gọn, tốc độ truyền cao và ổn định,khả năng chống nhiễu cao, khoảng cách truyền xa. Những đặc điểm này làm cho module hữu ích trong môi trường công nghiệp và các ứng dụng tương tự.

Thông số kỹ thuật

- IC sử dụng: MAX485

- Điện áp làm việc: 5V (mức TTL)

- Hoạt động hiện tại: 120uA ~ 500uA

- Công suất hoạt động: 830mW

- Tốc độ truyền tải tối đa: 2.5Mbps

- Cho phép lên đến 32 bộ thu phát trên bus đường truyền

- Khoảng cách truyền tối đa lên tới 1200m

- Kích thước: 44 x 14mm

Các chân của module gồm có:

- DI- DATA IN (Dữ liệu vào) PIN 1

- RO - RECEIVE OUT (Tín hiệu nhận đầu ra) PIN 0

- DE- DATA ENABLE; RE RECEIVE ENABLE (Cho phép dữ liệu vào và cho phép được nhận) 2 chân này thường để nối liền với nhau và kết nối với Pin 2

- VCC nối với +5v

- GND nối với GND, GND của 2 arduino có thể dùng cáp để nối hoặc cần được nối đất tại chỗ

- A nối với A; B nối với B thông qua cặp cáp xoắn

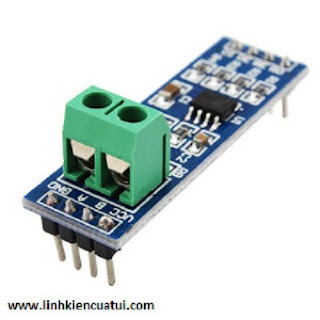

Module chuyển đổi TTL-RS485

Mạch chuyển đổi MAX485 TTL – RS485 được dùng để chuyển đổi tín hiệu nối tiếp (serial) UART sang giao tiếp RS485 sử dụng IC MAX485.

Mạch được thiết kế nhỏ gọn nhưng vẫn đảm bảo được khả năng truyền tín hiệu đi xa khi sử dụng với cặp dây cáp xoắn với nhau.

IC MAX485 được tích hợp sẵn trên board truyền nhận năng lượng thấp theo chuẩn RS485.

Các chân của IC đã được đưa ra thích hợp cho việc sử dụng với vi diều khiển.

Làm việc với điện áp 5V.

Kích thước : 44 x 14mm
