Module Cảm biến nhiệt độ độ ẩm SHT10

Thương hiệu: Chưa cập nhật Mã sản phẩm: Chưa cập nhật

Đứng thứ 10 trong Top 10 sản phẩm bán chạy nhất tháng này.

Còn hàng
Giá niêm yết: 175000 Tiết kiệm:
Trả góp
Gọi 0355.84.1688 để tư vấn mua hàng
Pin sạc dự phòng Polymer 10.000mAh Type C PD 25W Samsung EB-P3300 Xám
Thanh toán Smartpay Giảm ngay 20% tối đa 500.000đ khi thanh toán qua Smartpay tại quầy
Pin sạc dự phòng Polymer 10.000mAh Type C PD 25W Samsung EB-P3300 Xám
Thanh toán ví Moca trên ứng dụng Grab Nhập MOCA400 Giảm/Hoàn tiền 10% tối đa 400.000đ khi thanh toán Online bằng ví Moca

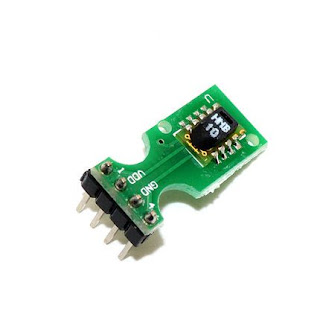

Đánh giá chi tiết Module Cảm biến nhiệt độ độ ẩm SHT10





SHT10 là một mô-đun cảm biến nhiệt độ và độ ẩm kỹ thuật số, sử dụng công nghệ Sensirion để đo và cung cấp các giá trị nhiệt độ và độ ẩm với độ chính xác cao. Mô-đun SHT10 được thiết kế để dễ dàng tích hợp vào các hệ thống đo lường môi trường và ứng dụng điều khiển tự động.

1. Cảm biến

  • Cảm biến đo nhiệt độ: Cảm biến NTC (Negative Temperature Coefficient).
  • Cảm biến đo độ ẩm: Cảm biến điện dung (capacitive).
  • Giao tiếp: I²C (Serial Communication - I2C, 2 dây dữ liệu và đồng hồ).

2. Dải đo:

  • Nhiệt độ:
    • Phạm vi: -40°C đến +123.8°C.
    • Độ phân giải: 0.01°C (độ chính xác có thể thay đổi tùy vào chế độ sử dụng).
  • Độ ẩm:
    • Phạm vi: 0% đến 100% RH (Relative Humidity).
    • Độ phân giải: 0.04% RH (độ chính xác có thể thay đổi tùy vào chế độ sử dụng).

3. Độ chính xác:

  • Nhiệt độ:
    • ±0.3°C trong phạm vi từ -40°C đến +100°C.
    • ±0.4°C trong phạm vi từ +100°C đến +125°C.
  • Độ ẩm:
    • ±3% RH trong phạm vi từ 20% đến 80% RH.
    • ±4% RH trong phạm vi từ 0% đến 20% RH và 80% đến 100% RH.

4. Điện áp cung cấp:

  • Điện áp hoạt động: 2.4V đến 5.5V DC.
  • Mức điện áp này cho phép mô-đun hoạt động với nhiều hệ thống vi điều khiển, từ các bo mạch thấp như Arduino đến các hệ thống phức tạp hơn.

5. Tiêu thụ dòng điện:

  • Dòng tiêu thụ hoạt động (trong khi đo): Khoảng 1.5mA.
  • Dòng tiêu thụ khi chờ (standby mode): Khoảng 50µA.
  • Dòng tiêu thụ trong chế độ ngủ (sleep mode): Chỉ vài µA, giúp tiết kiệm năng lượng khi không cần đo liên tục.

6. Tính năng đặc biệt:

  • Giao tiếp I²C: Dễ dàng giao tiếp với các vi điều khiển như Arduino, Raspberry Pi, hoặc các hệ thống nhúng khác.
  • Bộ chuyển đổi A/D tích hợp: Cảm biến đã tích hợp bộ chuyển đổi tín hiệu analog thành kỹ thuật số, giúp việc xử lý tín hiệu trở nên đơn giản hơn.
  • Hiệu chuẩn sẵn: Mô-đun đã được hiệu chuẩn tại nhà máy, giúp giảm thiểu công đoạn hiệu chuẩn thủ công khi sử dụng.
  • Tính ổn định và độ chính xác cao: Cảm biến có độ ổn định tốt và có thể duy trì độ chính xác trong một khoảng thời gian dài.

7. Kích thước:

  • Kích thước mô-đun: Khoảng 3.9mm x 3.8mm cho cảm biến và gói mô-đun có thể nhỏ hơn một chút tùy vào thiết kế.
  • Chân giao tiếp: Có thể dễ dàng kết nối qua các chân giao tiếp tiêu chuẩn như 4 chân (VCC, GND, SDA, SCL) trong mô-đun.

8. Ứng dụng:

  • Hệ thống điều khiển nhiệt độ và độ ẩm: Được sử dụng trong các ứng dụng như điều hòa không khí, tủ lạnh, tủ ấm, v.v.
  • Hệ thống giám sát môi trường: Đo và kiểm tra điều kiện môi trường trong các phòng thí nghiệm, nhà máy, kho lạnh, hoặc hệ thống nhà thông minh.
  • Các dự án DIY và hệ thống vi điều khiển: Sử dụng mô-đun SHT10 với các bo mạch như Arduino hoặc Raspberry Pi trong các dự án về đo nhiệt độ và độ ẩm.
  • Ứng dụng trong nông nghiệp thông minh: Giám sát và điều khiển môi trường cho nhà kính, cây trồng tự động, v.v.

9. Lưu ý khi sử dụng:

  • Đảm bảo kết nối đúng I²C: Vì giao tiếp I²C sử dụng hai dây chính là SDA (dữ liệu)SCL (đồng hồ), cần đảm bảo kết nối đúng và không có xung đột trên bus I²C.
  • Cảm biến cần được bảo vệ khỏi các yếu tố cực đoan: Tránh đặt cảm biến trong các môi trường có độ ẩm quá cao (trên 100% RH) hoặc nhiệt độ quá thấp/cao ngoài phạm vi làm việc.
  • Cần chú ý đến điện áp: Đảm bảo cấp điện áp đúng mức để tránh hỏng cảm biến.

Tóm tắt các thông số chính:

Thông sốChi tiết
Dải đo nhiệt độ-40°C đến +123.8°C
Độ chính xác nhiệt độ±0.3°C (trong phạm vi -40°C đến +100°C)
Dải đo độ ẩm0% đến 100% RH
Độ chính xác độ ẩm±3% RH (từ 20% đến 80% RH)
Điện áp cung cấp2.4V đến 5.5V DC
Giao tiếpI²C (2 dây SDA, SCL)
Tiêu thụ dòng điện1.5mA (hoạt động), 50µA (chờ)

Mô-đun SHT10 là một lựa chọn tuyệt vời nếu bạn cần một cảm biến nhiệt độ và độ ẩm có độ chính xác cao và dễ sử dụng trong các dự án điện tử hoặc hệ thống giám sát môi trường.
