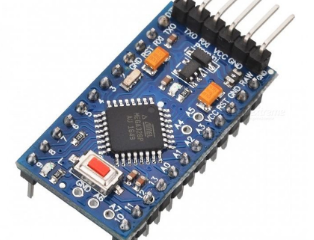

KIT Arduino Pro Mini Atmega328P-5V-16Mhz

Thương hiệu: Chưa cập nhật Mã sản phẩm: Chưa cập nhật

Đứng thứ 10 trong Top 10 sản phẩm bán chạy nhất tháng này.

Còn hàng
Giá niêm yết: 75000 Tiết kiệm:
Trả góp
Gọi 0355.84.1688 để tư vấn mua hàng
Pin sạc dự phòng Polymer 10.000mAh Type C PD 25W Samsung EB-P3300 Xám
Thanh toán Smartpay Giảm ngay 20% tối đa 500.000đ khi thanh toán qua Smartpay tại quầy
Pin sạc dự phòng Polymer 10.000mAh Type C PD 25W Samsung EB-P3300 Xám
Thanh toán ví Moca trên ứng dụng Grab Nhập MOCA400 Giảm/Hoàn tiền 10% tối đa 400.000đ khi thanh toán Online bằng ví Moca
Đánh giá chi tiết KIT Arduino Pro Mini Atmega328P-5V-16Mhz





Thông số kỹ thuật Kit Arduino Pro Mini Atmega328 5V/16Mhz:

  • - ATmega328-AU
  • - Nguồn vào đề nghị : 6-9V
  • - Dòng tối đa chân 5V : 500mA
  • - Dòng tối đa chân 3.3V : 50mA
  • - Dòng tối đa chân I/O : 40mA
  • - 14 chân Digital I/O  (6 chân PWM)
  • - 8 chân Analog Inputs
  • - 32k Flash Memory
  • - 16Mhz Clock Speed

Hướng dẫn sử dụng Kit Arduino Pro Mini Atmega328 5V/16M

Khi chúng ta cần nạp code cho board chỉ cần sử dụng  Board USB to serial UART để nạp cho board Arduino Pro Mini và sau khi nạp xong chúng ta có thể rút board nạp ra và cấp nguồn cho board tự hoạt động độc lập. Cách kết nối board Arduino Pro Mini với Board USB to serial UART :

Aruino Pro mini

USB to serial UART

VCC

VCC

GND

GND

TXD

RXD

RXD

TXD

DTR

DTR



Khi sử dụng nguồn ngoài chúng ta sẽ cấp nguồn 6V – 9V vào chân “RAW” để cấp nguồn nuôi cho board, chú ý là chân “RAW” chứ không phải là chân “VCC” vì chân VCC chính là ngõ vào hoặc ra điện áp 5V của mạch, nếu chúng ta cấp nhầm nguồn > 5V vào chân VCC sẽ gây ra cháy Chip Atmega328-AU trên board.

Cũng như board Arduino Nano, board Arduino Pro Mini cũng có thêm 2 chân Analog là A6 và A7 giúp tăng số chân đọc Analog cho các ứng dụng cần đến nhiều chân Analog.

Nạp chương trình cho Arduino Pro Mini không có mạch nạp phải làm sao?


  • Pro mini không có sẵn chức năng giao tiếp qua cổng USB, có nghĩa là bạn không thể cắm trực tiếp board Arduino Pro Mini vào máy tính như: Arduino Mega 2560, Arduino Uno R3, Arduino Nano. v.v

  • Nếu bạn cần 1 board arduino kích thước nhỏ, có sẵn cổng USB để kết nối với máy tính thì Arduino Nano.
  • Tuy nhiên bạn có thể dễ dàng sử dụng board Arduino Uno R3 sẵn có của mình để lập trình cho Arduino Pro Mini khi không có mạch nạp, hay cần tiết kiệm chi phí "em yêu khoa học"


Cách làm như sau:
B1. Tháo chip ATmega328 trên board Arduino Uno R3 ra.
B2. Gắn chân theo sơ đồ sau:
*Arduino Pro Mini_*_ Arduino Uno R3*
   +RST---------------------> RESET
   +Vcc --------------------->5V
   +Gnd -------------------->Gnd
   +Tx ---------------------->Tx
   +Rx ---------------------->Rx
B3. Cắm Arduino Uno R3 vào cổng USB trên máy tính. Nếu lần đầu sử dụng Arduino Pro Mini, bạn sẽ thấy LED trên Arduino Pro Mini nhấp nháy.
3.1. Chọn: Tools > Board > Arduino Pro or Pro Mini (5V, 16MHz) w/ ATmega 328
3.2. Chọn cổng COM thích hợp.
