Đánh giá chi tiết Led 7 thanh 1.0 inch 1 số Anode 1 màu Xanh Dương

LED 7 đoạn Anode Chung (Common Anode 7-Segment LED) là một loại đèn LED 7 đoạn được thiết kế với cấu hình Anode chung. Đây là một dạng LED được sử dụng phổ biến trong các màn hình hiển thị số, chẳng hạn như màn hình đồng hồ điện tử, đồng hồ đo điện áp, hiển thị số trong thiết bị điện tử và các ứng dụng cần hiển thị các số hoặc ký tự.

Cấu tạo và nguyên lý hoạt động của LED 7 đoạn Anode Chung:

Cấu tạo:
- Một LED 7 đoạn gồm 7 đèn LED nhỏ, mỗi đèn LED có thể sáng hoặc tắt để tạo thành các số hoặc ký tự.
- Các đoạn này thường được đánh số từ A đến G, mỗi đoạn là một đèn LED độc lập. Các đoạn này có thể kết hợp để hiển thị các số từ 0 đến 9 và một số ký tự nhất định.

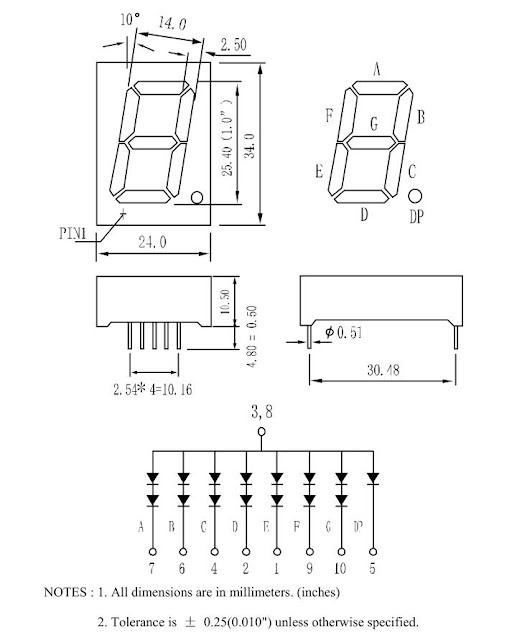

Cấu trúc của LED 7 đoạn:
```
lua
   -- A --
  |       |
  F       B
  |       |
   -- G --
  |       |
  E       C
  |       |
   -- D --
```
- A, B, C, D, E, F, G là các đoạn của LED 7 đoạn.
Cấu hình Anode Chung:
- Chân Anode Chung: Trong cấu hình này, tất cả các chân anode (chân dương) của các đèn LED trong 7 đoạn sẽ được kết nối chung với nhau và được nối vào nguồn dương.
- Các chân Cathode: Mỗi đoạn (A, B, C, D, E, F, G) có một chân cathode riêng biệt và được kết nối với đất (GND) qua một điện trở hoặc mạch điều khiển.
Điện áp và Dòng điện:
- LED 7 đoạn Anode Chung thường hoạt động ở 5V (hoặc có thể là 3.3V tùy vào loại LED và mạch điện).
- Dòng điện tiêu thụ mỗi đoạn LED thường là khoảng 10mA - 20mA (tuỳ vào cấu hình mạch và loại LED).
- Bạn sẽ cần phải sử dụng điện trở để giới hạn dòng điện và bảo vệ các đoạn LED khỏi dòng điện quá lớn.
Hiển thị số:
- Khi bạn muốn hiển thị một số hoặc ký tự, bạn cần bật hoặc tắt các đoạn LED tương ứng. Dưới đây là bảng các đoạn LED cần bật/tắt để hiển thị các số từ 0 đến 9:
Số A B C D E F G
0 1 1 1 1 1 1 0
1 0 1 1 0 0 0 0
2 1 1 0 1 1 0 1
3 1 1 1 1 0 0 1
4 0 1 1 0 0 1 1
5 1 0 1 1 0 1 1
6 1 0 1 1 1 1 1
7 1 1 1 0 0 0 0
8 1 1 1 1 1 1 1
9 1 1 1 1 0 1 1
- 1 có nghĩa là bật đoạn LED, và 0 có nghĩa là tắt đoạn LED.

Số	A	B	C	D	E	F	G
0	1	1	1	1	1	1	0
1	0	1	1	0	0	0	0
2	1	1	0	1	1	0	1
3	1	1	1	1	0	0	1
4	0	1	1	0	0	1	1
5	1	0	1	1	0	1	1
6	1	0	1	1	1	1	1
7	1	1	1	0	0	0	0
8	1	1	1	1	1	1	1
9	1	1	1	1	0	1	1

Cách kết nối LED 7 đoạn Anode Chung:

Chân Anode Chung: Chân anode chung của LED 7 đoạn được nối với nguồn dương (ví dụ: 5V).
Các chân Cathode của các đoạn A, B, C, D, E, F, G:
- Mỗi chân cathode sẽ được kết nối với một chân của mạch điều khiển (ví dụ, vi điều khiển như Arduino) thông qua một điện trở hạn chế dòng để bảo vệ các LED.
- Nếu sử dụng vi điều khiển như Arduino, bạn có thể kết nối trực tiếp các chân của vi điều khiển đến các chân cathode của LED, sau đó điều khiển từng đoạn LED bật/tắt thông qua các digital output pins.
Điện trở hạn chế dòng: Để bảo vệ mạch và LED khỏi dòng điện quá cao, bạn cần sử dụng điện trở hạn chế dòng. Ví dụ, nếu điện áp nguồn là 5V và bạn muốn sử dụng dòng điện 20mA cho mỗi đoạn, bạn có thể sử dụng điện trở: $R = \frac{5V - 2V}{20mA} = 150 \, \Omega$
(Với 2V là điện áp forward của mỗi đoạn LED, giá trị này có thể thay đổi tùy vào loại LED).
Điều khiển hiển thị số:
- Bạn có thể sử dụng Arduino hoặc ESP32 để điều khiển hiển thị số trên LED 7 đoạn bằng cách lập trình để bật/tắt các đoạn LED tương ứng.
- Ví dụ, khi muốn hiển thị số 3, bạn sẽ bật các đoạn A, B, C, D, G và tắt các đoạn E, F.

Ứng dụng của LED 7 đoạn Anode Chung:

Hiển thị số trong đồng hồ điện tử:
- LED 7 đoạn thường được dùng để hiển thị thời gian trong đồng hồ điện tử, giúp người dùng dễ dàng đọc các con số hiển thị.
Hiển thị số trong thiết bị đo lường:
- LED 7 đoạn có thể dùng trong các thiết bị như đồng hồ đo điện áp, đồng hồ đo dòng điện, đồng hồ đo nhiệt độ hoặc máy đo khác.
Màn hình hiển thị đơn giản:
- Các ứng dụng cần hiển thị số đơn giản, như bảng thông báo, màn hình kiểm tra hoặc hiển thị trạng thái của hệ thống.
Điều khiển trong các mạch điện tử:
- Các mạch điện tử khác, như mạch đếm số hoặc mạch điều khiển máy móc, có thể sử dụng LED 7 đoạn để hiển thị số đếm.
Trang trí và dự án DIY:
- Bạn cũng có thể sử dụng LED 7 đoạn để tạo ra các màn hình hiển thị số cho các dự án DIY, đồ điện tử trong các ứng dụng trang trí hoặc trong các trò chơi điện tử.

Ưu điểm của LED 7 đoạn Anode Chung:

Dễ dàng điều khiển:
- Việc điều khiển LED 7 đoạn rất đơn giản, chỉ cần bật/tắt các đoạn tương ứng để tạo thành các số.
Tiết kiệm năng lượng:
- LED 7 đoạn tiêu thụ ít năng lượng, đặc biệt khi chỉ hiển thị một số duy nhất hoặc sử dụng các đoạn LED tiết kiệm năng lượng.
Chi phí thấp:
- LED 7 đoạn Anode Chung là một trong những loại đèn LED rẻ nhất, phù hợp với các dự án DIY và các ứng dụng cần chi phí thấp.
Ứng dụng rộng rãi:
- Sử dụng phổ biến trong các thiết bị điện tử, đo lường, hiển thị, và các ứng dụng cần hiển thị số.

Tóm lại:

LED 7 đoạn Anode Chung là một loại đèn LED rất hữu ích cho các ứng dụng hiển thị số và ký tự trong các thiết bị điện tử. Cấu hình anode chung giúp bạn dễ dàng điều khiển các đoạn LED, và sử dụng với vi điều khiển như Arduino giúp bạn tạo ra các màn hình hiển thị số đơn giản, rõ ràng.
