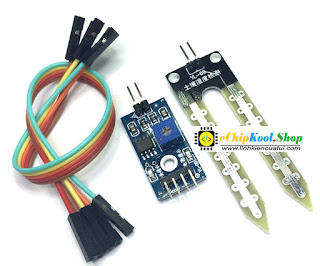

Đồ bảo hộModule cảm biến độ ẩm đất giá rẻ
https://www.linhkiencuatui.com/2018/11/module-cam-bien-o-am-at-gia-re.html
Thương hiệu: Chưa cập nhật
Mã sản phẩm: Chưa cập nhật
Đứng thứ 10 trong Top 10 sản phẩm bán chạy nhất tháng này.
Còn hàng
Gọi 0355.84.1688 để tư vấn mua hàng
Thanh toán Smartpay Giảm ngay 20% tối đa 500.000đ khi thanh toán qua Smartpay tại quầy
Thanh toán ví Moca trên ứng dụng Grab Nhập MOCA400 Giảm/Hoàn tiền 10% tối đa 400.000đ khi thanh toán Online bằng ví Moca
Đánh giá chi tiết Module cảm biến độ ẩm đất giá rẻ
[giaban] 48,000[/giaban]
[masp]EC00119[/masp]
[mota]
LIÊN HỆ MUA HÀNG
[/mota]
[chitiet]
MUA HÀNG ONLINE FREE SHIP TRÊN KÊNH THƯƠNG MẠI ĐIỆN TỬ
Thông Số Kĩ Thuật của cảm biến độ ẩm đất điều khiển máy bơm
Điện áp hoạt động: 3.3V-5V
Kích thước PCB: 3cm * 1.6cm
Led đỏ báo nguồn vào, Led xanh báo độ ẩm.
IC so sánh : LM393
VCC: 3.3V-5V
GND: 0V
DO: Đầu ra tín hiệu số (0 và 1)
AO: Đầu ra Analog (Tín hiệu tương tự).
b) Nguyên lý hoạt động của module.
c) Các cổng vào ra của board.
d) Hoạt động của board
- Ở chân digital output: Mạch hoạt động như sau: Cài đặt ngưỡng so sánh bằng biến trở. Điện trở của cảm biến tỷ lệ thuận với độ ẩm, độ ẩm càng cao điện trở càng cao, mặt khác theo sơ đồ phân áp, điện áp đầu ra mạch phân áp tỉ lệ thuận với điện trở cảm biến, vậy độ ẩm đất tỷ lệ thuận với điện áp đầu ra. Khi thay đổi độ ẩm -> điện trở trên cảm biến thay đổi dẫn đến điện áp đầu ra đưa vào cổng so sánh trên opam thay đổi, điện áp này được so sánh với điện áp đặt được đặt bằng biến trở, nếu điện áp đọc về từ cảm biến chưa vượt qua ngưỡng đặt thì đầu ra D0 là mức thấp và led báo trạng thái không sáng, khi điện áp đầu vào vượt qua ngưỡng đặt thì đầu ra D0 là mức cao và led báo trạng thái sẽ sáng lên.
Sơ đồ nguyên lí của cảm biến độ ẩm trong đất:
Hướng dẫn sử dụng module cảm biến độ ẩm để làm bộ tưới nước tự động.
- Khi đất khô, module cảm biến đưa ra chân D0 mức 1. Module role không hoạt động nên bơm hoat động.
[/chitiet]
[masp]EC00119[/masp]
[mota]
LIÊN HỆ MUA HÀNG
Hotline: 03.6666.1219 - Email: eChipKool.com@gmail.com
Zalo 03.6666.1219 - 0333.17.1699
Viber 0333.17.1699
https://www.facebook.com/dientuchipkool
Email Hỗ trợ Kỹ Thuật: new.moon9xone@gmail.com
Zalo 03.6666.1219 - 0333.17.1699 Viber 0333.17.1699 https://www.facebook.com/dientuchipkool Email Hỗ trợ Kỹ Thuật: new.moon9xone@gmail.com[chitiet]
MUA HÀNG ONLINE FREE SHIP TRÊN KÊNH THƯƠNG MẠI ĐIỆN TỬ
Thông Số Kĩ Thuật của cảm biến độ ẩm đất điều khiển máy bơm
Điện áp hoạt động: 3.3V-5V
Kích thước PCB: 3cm * 1.6cm
Led đỏ báo nguồn vào, Led xanh báo độ ẩm.
IC so sánh : LM393
VCC: 3.3V-5V
GND: 0V
DO: Đầu ra tín hiệu số (0 và 1)
AO: Đầu ra Analog (Tín hiệu tương tự).
Module cảm biến độ ẩm đất - Bộ điều khiển bơm dùng cảm biến độ ẩm đất có điều chỉnh
Cảm biến đo độ ẩm đất là một module cảm biến độ ẩm dùng để đóng cắt relay khi độ ẩm của đất ở nơi đo thay đổi quá ngưỡng chúng ta cài đặt. Mình thường đầu ra của module sẽ ở mức thấp, khi cảm biến phát hiện thiếu nước. Module sẽ chuyển về mức cao, điều khiển relay đóng và máy bơm hoạt động. Khi nước đã được bơm đầy, cảm biến phát hiện đủ nước. Module tự động về mức thấp, điều khiển mở relay.
Mô tả Sản Phẩm:
a) Nguyên lý hoạt động của cảm biến.
Sự hấp thụ độ ẩm(hơi nước) làm biến đổi thành phần cảm nhận trong cảm biến (ở đây là các chat hóa học như LiCL, P2O5) làm thay đổi điện trở của cảm biến qua đó xác định được độ ẩm.
b) Nguyên lý hoạt động của module.
- Module đo độ ẩm đất gồm 1 cảm biến độ ẩm đất và 1 board mạch xử lý tín hiệu.
- Cảm biến độ ẩm đất được cắm xuống vùng đất cần đo độ ẩm.
c) Các cổng vào ra của board.
- 2 chân vcc và gnd cấp nguồn cho mạch
- 2 chân đầu vào cảm biến
- 2 chân đầu ra gồm D0 và A0
- 1 mạch so sánh.
d) Hoạt động của board
- Khi cấp nguồn, led báo nguồn sáng,
- Mạch có 2 đầu ra D0 và A0 tương ứng với digital output và analog output
- Board mạch tích hợp 1 mạch phân áp và 1 mạch so sánh sử dụng opam.
- Mạch phân áp đưa tín hiệu đầu ra analog đưa vào chân so sánh của mạch opam và chân đầu ra analog.
-Mạch so sánh có chức năng so sánh và đưa tính hiệu logic (1 or 0) ở đầu ra digital. Ngoài ra board còn tích hợp 2 led gồm led báo nguồn và led báo trạng thái.
- Ở chân digital output: Mạch hoạt động như sau: Cài đặt ngưỡng so sánh bằng biến trở. Điện trở của cảm biến tỷ lệ thuận với độ ẩm, độ ẩm càng cao điện trở càng cao, mặt khác theo sơ đồ phân áp, điện áp đầu ra mạch phân áp tỉ lệ thuận với điện trở cảm biến, vậy độ ẩm đất tỷ lệ thuận với điện áp đầu ra. Khi thay đổi độ ẩm -> điện trở trên cảm biến thay đổi dẫn đến điện áp đầu ra đưa vào cổng so sánh trên opam thay đổi, điện áp này được so sánh với điện áp đặt được đặt bằng biến trở, nếu điện áp đọc về từ cảm biến chưa vượt qua ngưỡng đặt thì đầu ra D0 là mức thấp và led báo trạng thái không sáng, khi điện áp đầu vào vượt qua ngưỡng đặt thì đầu ra D0 là mức cao và led báo trạng thái sẽ sáng lên.
- Ở chân analog output: chân này được nối trực tiếp với mạch phân áp của cảm biến không qua mạch so sánh opam, đưa trực tiếp tín hiệu điện áp tới đầu ra A0, phục vụ cho các mục đích đo lường, quan trắc, giảm sát,…

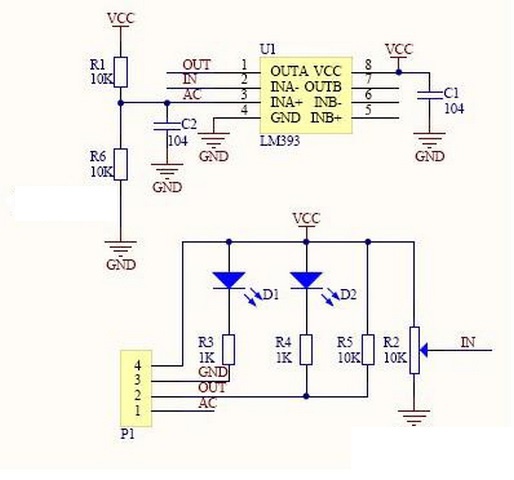

Sơ đồ nguyên lí của cảm biến độ ẩm trong đất:
Ứng dụng :
Module cảm biến độ ẩm đất có 2 đầu ra D0 và A0 với các mục đích điều khiển khác nhau, phụ thuộc vào nhu cầu của dự án.
Module cảm biến độ ẩm đât thích hợp với các dự án về quan trắc môi trường, ứng dụng trong nông nghiệp dùng để điểu khiển bơm nước trong hệ thống tưới tiêu, …

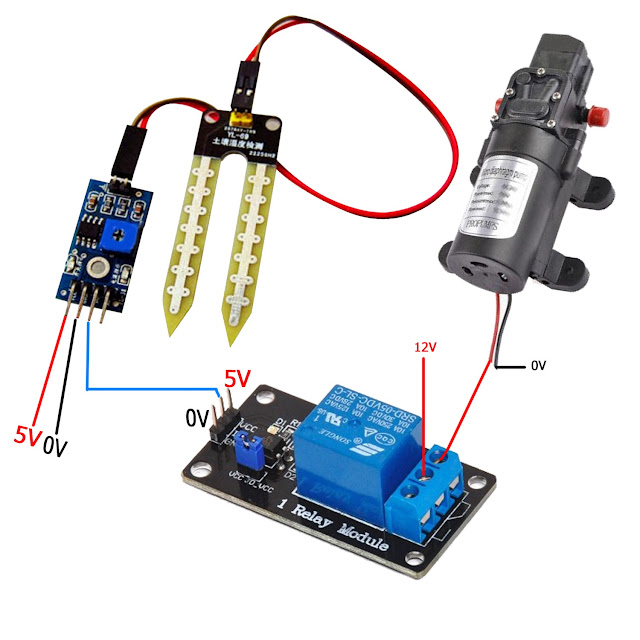

Hướng dẫn sử dụng module cảm biến độ ẩm để làm bộ tưới nước tự động.
Bạn cần chuẩn bị các module và thiết bị sau :
- Module cảm biến độ ẩm đất
- Bơm mini
Nguyên lí hoạt động của bộ tưới nước tự động sử dụng module cảm biến độ ẩm :
- Khi đất khô, module cảm biến đưa ra chân D0 mức 1. Module role không hoạt động nên bơm hoat động.
- Khi nước đủ ẩm, chân D0 xuống mức 0 , modul Rơle hoạt động nên bơm không hoạt động.
