Đánh giá chi tiết IC LM324N - DIP14 - IC khuếch đại thuật toán LM324

LM324 là ic OPAMP tích hợp 4 kênh riêng biệt

- Dải nguồn

+nguồn đơn: 3-32V

+nguồn đôi: ±1.5V đến ±16V

- Tần số hoạt động dưới 1MHz

- Dải điện áp ngõ ra từ 0V đến VCC(+)-1.5V

- Dòng ngõ ra kiểu sink dòng: 20mA

- Dòng ngõ ra kiểu souce dòng: 40mA

- Độ lợi khuếch đại DC 100dB

Datasheet LM324

LM324N là một IC khuếch đại thuật toán (operational amplifier - op-amp) nổi tiếng, được sản xuất bởi nhiều nhà sản xuất, phổ biến trong các mạch điện tử analog, như mạch khuếch đại tín hiệu, lọc tín hiệu, và các mạch điều khiển. LM324N có 4 khuếch đại thuật toán độc lập trong một gói DIP-14, giúp tiết kiệm không gian và chi phí trong các mạch tích hợp.

Thông số kỹ thuật của LM324N:

Số lượng khuếch đại thuật toán (op-amps): 4 khuếch đại thuật toán trong một IC duy nhất.
Loại IC: CMOS (hoặc Bipolar Junction Transistor (BJT) tùy theo phiên bản), cho phép dòng tiêu thụ thấp và hoạt động ổn định.
Gói: DIP-14, thích hợp cho các mạch cần gắn vào bo mạch qua lỗ hàn (through-hole).
Điện áp nguồn:
- Hoạt động với điện áp nguồn từ 3V đến 32V (cho nguồn đơn) hoặc từ ±1.5V đến ±16V (cho nguồn đối xứng).
- Điện áp cung cấp có thể dao động từ 3V đến 32V với nguồn đơn, hoặc ±1.5V đến ±16V với nguồn đối xứng.
Dòng tiêu thụ: Khoảng 1mA cho mỗi op-amp khi không có tín hiệu vào.
Dải tần số: Khoảng 1 MHz tại điện áp ±15V.
Loại đầu vào: Khuếch đại thuật toán không đảo và đảo.
Điện áp đầu vào: Đầu vào có thể là single-ended (đơn) hoặc differential (chênh lệch).
Điện áp ngưỡng (input voltage swing): Đầu vào có thể dao động gần mức điện áp nguồn, giúp IC dễ dàng sử dụng trong các mạch cần tín hiệu ở mức gần 0V.

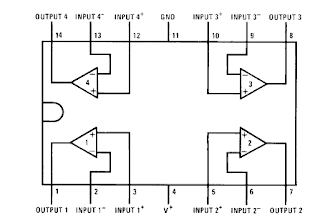

Pinout của LM324N (DIP-14):

IC LM324N trong gói DIP-14 có 14 chân, với các chức năng được phân bổ như sau:

Pin	Chức năng
1	Op-Amp 1 (output)
2	Op-Amp 1 (inverting input)
3	Op-Amp 1 (non-inverting input)
4	Op-Amp 2 (output)
5	Op-Amp 2 (inverting input)
6	Op-Amp 2 (non-inverting input)
7	V- (negative supply)
8	Op-Amp 3 (non-inverting input)
9	Op-Amp 3 (inverting input)
10	Op-Amp 3 (output)
11	Op-Amp 4 (non-inverting input)
12	Op-Amp 4 (inverting input)
13	Op-Amp 4 (output)
14	V+ (positive supply)

Pin 7: Nguồn âm (V-).
Pin 14: Nguồn dương (V+).

Nguyên lý hoạt động của LM324N:

IC LM324N chứa 4 khuếch đại thuật toán độc lập trong một gói, điều này giúp tiết kiệm không gian và chi phí cho mạch điện tử. Mỗi khuếch đại thuật toán trong LM324N có thể hoạt động như một bộ khuếch đại không đảo (non-inverting amplifier), bộ khuếch đại đảo (inverting amplifier), bộ so sánh, hay bộ lọc tùy theo cách mạch được cấu hình.

Khuếch đại thuật toán không đảo (Non-inverting amplifier): Tín hiệu đầu vào được cấp vào chân không đảo của op-amp (chân 3 cho op-amp 1), tín hiệu đầu ra sẽ bị khuếch đại và có cùng pha với tín hiệu đầu vào.
Khuếch đại thuật toán đảo (Inverting amplifier): Tín hiệu đầu vào được cấp vào chân đảo (chân 2 cho op-amp 1), tín hiệu đầu ra sẽ bị khuếch đại và có pha ngược với tín hiệu đầu vào.

IC này có thể được sử dụng cho rất nhiều ứng dụng, bao gồm khuếch đại tín hiệu nhỏ, xử lý tín hiệu, các mạch lọc, và các bộ khuếch đại trong các thiết bị điện tử khác.

Các ứng dụng của LM324N:

Khuếch đại tín hiệu nhỏ: LM324N có thể khuếch đại các tín hiệu điện áp nhỏ trong các mạch điều khiển và xử lý tín hiệu.
Mạch so sánh: Các op-amp trong LM324N có thể hoạt động như các bộ so sánh để tạo ra tín hiệu đầu ra khi tín hiệu đầu vào vượt qua một ngưỡng nhất định.
Bộ lọc: Các mạch lọc tích cực có thể được thiết kế bằng cách sử dụng các op-amp này để lọc tần số không mong muốn trong các tín hiệu.
Mạch điều khiển: Các mạch điều khiển điện áp và dòng điện trong các thiết bị tự động có thể sử dụng LM324N để xử lý tín hiệu.
Khuếch đại trong các mạch đo lường: LM324N được sử dụng trong các mạch đo lường như đồng hồ vạn năng, mạch đo nhiệt độ, cảm biến ánh sáng và nhiều ứng dụng khác.
Mạch điều chỉnh tín hiệu trong viễn thông: Các hệ thống viễn thông có thể sử dụng LM324N để điều chỉnh và khuếch đại tín hiệu.

Cách sử dụng LM324N trong mạch:

Ví dụ, để sử dụng LM324N trong một mạch khuếch đại không đảo (non-inverting amplifier):

Chân 3 (non-inverting input) sẽ được nối với tín hiệu đầu vào.
Chân 2 (inverting input) sẽ được nối với đầu ra qua một điện trở (R2), và đầu vào của feedback (feedback resistor) sẽ được nối với nguồn tham chiếu (ground hoặc một điện áp cố định).
Chân 1 sẽ cung cấp tín hiệu đầu ra đã khuếch đại.

Các lưu ý khi sử dụng LM324N:

Điện áp nguồn: LM324N có thể hoạt động ở điện áp từ 3V đến 32V với nguồn đơn hoặc từ ±1.5V đến ±16V với nguồn đối xứng. Tuy nhiên, cần đảm bảo nguồn cấp phù hợp để đảm bảo tín hiệu khuếch đại ổn định.
Bảo vệ quá nhiệt: Trong các ứng dụng có dòng điện lớn hoặc điện áp cao, bạn cần lưu ý đến khả năng tản nhiệt của IC, nhất là khi chạy với dòng điện lớn.
Điện áp đầu vào: Đảm bảo rằng điện áp đầu vào của IC không vượt quá V+ và không thấp hơn V- để tránh hư hỏng IC.
Sử dụng điện trở chính xác: Khi thiết kế mạch khuếch đại với LM324N, việc chọn điện trở với giá trị phù hợp là rất quan trọng để đạt được tỉ lệ khuếch đại mong muốn và để mạch hoạt động chính xác.

Tóm tắt:

LM324N là một IC khuếch đại thuật toán CMOS có 4 khuếch đại thuật toán độc lập trong một gói DIP-14. IC này có thể hoạt động với nguồn điện từ 3V đến 32V và có thể được sử dụng trong nhiều ứng dụng như khuếch đại tín hiệu, mạch so sánh, lọc tín hiệu và mạch điều khiển. Với các tính năng như tiêu thụ dòng thấp và dễ dàng tích hợp vào các mạch số hoặc analog, LM324N là một IC rất phổ biến trong các mạch điện tử.

Nếu bạn cần thêm ví dụ hoặc hướng dẫn chi tiết hơn về cách sử dụng LM324N, đừng ngần ngại yêu cầu thêm!
